Подшипники роликовые конические четырехрядные

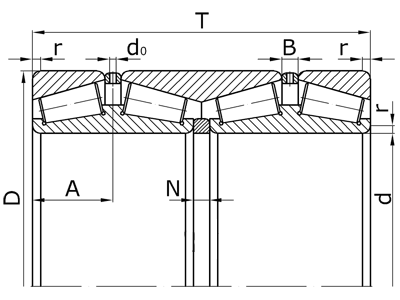

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

T - номинальная монтажная высота подшипника;

d₀ - номинальный диаметр отверстия для смазки;

A - номинальное расстояние от торца до оси смазочных отверстий;

B - ширина наружного дистанционного кольца;

N - ширина внутреннего дистанционного кольца;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм								Масса, кг
по ГОСТу	международное	d	D	T	A	d0	N	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
77124	-	120	180	109	27,75	5	-	-	2	9,4
77126	-	130	200	125	29,5	5	-	-	2	13,3
77128	-	140	210	125	29,5	5	-	-	2	14,9
77130	-	150	225	136	32,25	6	-	-	2,1	18,4
77132	-	160	240	145	34,25	6	-	-	2,1	23,6
77134	-	170	260	160	37,75	6	-	-	2,1	30,0
77136	-	180	280	180	42,5	8	-	-	2,1	40,5
77138	-	190	290	180	42,5	8	-	-	2,1	42,3
77140	-	200	310	200	47,5	8	-	-	2,1	51,5
77144	-	220	340	218	51,75	10	-	-	3	71,6
77148	-	240	360	218	51,75	10	-	-	3	76,3
77152	-	260	400	250	59,75	10	-	-	4	111
77156	-	280	420	250	59,75	12	-	-	4	117
77160	-	300	460	290	69,25	12	-	-	4	169
77164	-	320	480	290	69,25	12	-	-	4	177
77168	-	340	520	325	77	12	15	29	5	241
77172	-	360	540	325	77	12	15	35	5	253
77176	-	380	560	325	77	12	15	29	5	263
77180	-	400	600	355	85	15	16	36	5	339
77184	-	420	620	355	85	15	16	36	5	351
77188	-	440	650	375	89,25	15	16	42	6	402
77192	-	460	680	400	95	15	20	39	6	465
77196	-	480	700	400	95	15	20	40	6	482
771/500	-	500	720	400	95	15	20	40	6	504
771/530	-	530	780	450	106,5	15	20	49	6	693
771/560	-	560	820	462	110	15	21	54	6	762
771/600	-	600	870	488	115	15	22	54	6	890
771/630	-	630	920	515	125	15	25	57	7,5	1090
771/670	-	670	980	560	130	20	25	60	7,5	1320
771/710	-	710	1030	580	137	20	25	65	7,5	1480
771/750	-	750	1090	615	145	20	25	74	7,5	1770
771/800	-	800	1150	630	-	20	-	-	7,5	1980
771/850	-	850	1220	670	-	20	-	-	7,5	2360
771/900	-	900	1280	690	-	20	-	-	7,5	2630
771/950	-	950	1360	730	-	20	-	-	7,5	3180
771/1000	-	1000	1420	750	-	20	-	-	7,5	3500
Серия ширин 0, серия диаметров 9.
77924	-	120	165	80	-	5	-	-	1,1	4,8
77926	-	130	180	90	-	5	-	-	1,5	6,5
77928	-	140	190	90	-	5	-	-	1,5	7,0
77930	-	150	210	109	-	5	-	-	2	11,0
77932	-	160	220	109	-	6	-	-	2	11,6
77934	-	170	230	109	-	6	-	-	2	13,0
77936	-	180	250	125	-	6	-	-	2	17,5
77938	-	190	260	125	-	6	-	-	2	19,0
77940	-	200	280	145	-	8	-	-	2,1	27,0
77944	-	220	300	145	-	8	-	-	2,1	28,0
77948	-	240	320	145	-	8	-	-	2,1	30,0
77952	-	260	360	180	-	10	-	-	2,1	58,0
77956	-	280	380	180	-	10	-	-	2,1	60,0
77960	-	300	420	218	-	10	-	-	3	87,5
77964	-	320	440	218	-	10	-	-	3	101,5
77968	-	340	460	218	-	12	-	-	3	107
77972	-	360	480	218	-	12	-	-	3	113
77976	-	380	520	250	-	12	-	-	4	158
77980	-	400	540	250	-	12	-	-	4	170
77984	-	420	560	250	-	12	-	-	4	180
77988	-	440	600	290	-	15	-	-	4	254
77992	-	460	620	290	-	15	-	-	4	266
77996	-	480	650	308	-	15	-	-	5	308
779/500	-	500	670	308	-	15	-	-	5	315
Серия ширин 1, серия диаметров 7.
1077756	-	280	460	324	77	10	16	30	5	193
1077760	-	300	500	366	87	10	18	34	5	-
1077764	-	320	540	406	97	15	18	36	5	-
1077768	-	340	580	420	101	15	16	48	5	-
1077772	-	360	600	420	101	15	16	48	5	-
1077776	-	380	620	420	100	15	16	48	5	518
1077780	-	400	650	456	109	15	20	48	6	-
1077784	-	420	700	480	115	15	20	50	6	-
1077788	-	440	720	480	115	15	20	50	6	-
1077792	-	460	760	520	125	15	20	52	7,5	-
1077796	-	480	790	530	128	15	20	53	7,5	1074
10777/500	-	500	830	570	136	20	26	64	7,5	1264
10777/530	-	530	870	590	143	20	20	61	7,5	-
10777/560	-	560	920	620	150	20	20	70	7,5	1602
10777/600	-	600	980	650	157	20	22	72	7,5	-
10777/630	-	630	1030	670	162	20	22	78	7,5	-
10777/670	-	670	1090	710	171	20	26	72	7,5	2573
10777/710	-	710	1150	750	181	20	26	74	9,5	-
10777/750	-	750	1220	790	191	20	26	80	9,5	-
Серия ширин 2, серия диаметров 1.
2077126	-	130	200	185	44	5	9	16	2	22,6
2077140	-	200	310	275	66	10	11	21	2,1	75,8
2077144	-	220	340	305	73	10	12	21	3	104,0
2077148	-	240	360	310	74	10	12	24	3	108,7
2077152	-	260	400	345	83	10	14	24	4	152,0
2077156	-	280	420	345	83	10	14	24	4	159,0
2077160	-	300	460	390	94	10	14	24	4	238,0
2077164	-	320	480	390	94	10	14	24	4	242,0

Неуказанные размеры A, B и N задаются конструктивно.

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
