Подшипники шариковые радиальные однорядные с канавкой на наружном кольце и с двумя защитными шайбами

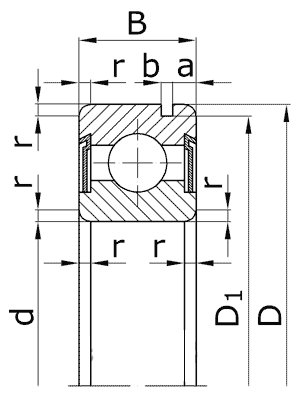

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

D1- диаметр канавки под упорное пружинное кольцо;

a - расстояние от торца наружного кольца до ближнего края канавки под упорное пружинное кольцо;

b - ширина канавки под упорное пружинное кольцо.

Основные размеры подшипников
Обозначение		Размеры, мм							Масса, кг
по ГОСТу	международное	d	D	B	r	D₁	a	b	Масса, кг
Особолегкая серия диаметров 1, нормальная серия ширин 0.
450100	6000 2ZN	10	26	8	0,5	24,8	1,3	0,9	0,018
450101	6001 2ZN	12	28	8	0,5	26,7	1,3	0,9	0,021
450102	6002 2ZN	15	32	9	0,5	30,15	2,06	1,35	0,029
450103	6003 2ZN	17	35	10	0,5	33,17	2,06	1,35	0,038
450104	6004 2ZN	20	42	12	1,0	39,75	2,06	1,35	0,068
450105	6005 2ZN	25	47	12	1,0	39,75	2,06	1,35	0,077
450106	6006 2ZN	30	55	13	1,5	52,6	2,08	1,35	0,117
450107	6007 2ZN	35	62	14	1,5	59,61	2,08	1,9	0,151
450108	6008 2ZN	40	68	15	1,5	64,82	2,49	1,9	0,187
450109	6009 2ZN	45	75	16	1,5	72,83	2,49	1,9	0,235
450110	6010 2ZN	50	80	16	1,5	76,81	2,49	1,9	0,254
450111	6011 2ZN	55	90	18	2,0	86,79	2,87	2,7	0,372
450112	6012 2ZN	60	95	18	2,0	91,82	2,87	2,7	0,396
450113	6013 2ZN	65	100	18	2,0	96,80	2,87	2,7	0,417
450114	6014 2ZN	70	110	20	2,0	106,81	2,87	2,7	0,572
450115	6015 2ZN	75	115	20	2,0	111,81	2,87	2,7	0,598
450116	6016 2ZN	80	125	22	2,0	120,22	2,87	3,1	0,795
Легкая серия диаметров 2, узкая серия ширин 0.
450200	6200 2ZN	10	30	9	1,0	28,2	2,05	1,3	0,032
450201	6201 2ZN	12	32	10	1,0	30,15	2,05	1,3	0,036
450202	6202 2ZN	15	35	11	1,0	33,2	2,05	1,3	0,045
450203	6203 2ZN	17	40	12	1,0	38,1	2,05	1,3	0,072
450204	6204 2ZN	20	47	14	1,5	44,6	2,45	1,3	0,106
450205	6205 2ZN	25	52	15	1,5	49,7	2,45	1,3	0,127
450206	6206 2ZN	30	62	16	1,5	59,6	3,25	1,5	0,197
450207	6207 2ZN	35	72	17	2,0	68,8	3,25	1,9	0,279
450208	6208 2ZN	40	80	18	2,0	76,8	3,25	1,9	0,343
450209	6209 2ZN	45	85	19	2,0	81,1	3,25	1,9	0,396
450210	6210 2ZN	50	90	20	2,0	86,8	3,25	2,7	0,451
450211	6211 2ZN	55	100	21	2,5	96,8	3,25	2,7	0,587
450212	6212 2ZN	60	110	22	2,5	106,8	3,28	2,7	0,760
450213	6213 2ZN	65	120	23	2,5	115,2	4,05	3,1	0,976
450214	6214 2ZN	70	125	24	2,5	120,2	4,05	3,1	1,043
450215	6215 2ZN	75	130	25	2,5	125,4	4,05	3,1	1,157
450216	6216 2ZN	80	140	26	3,0	135,2	4,9	3,1	1,377
450217	6217 2ZN	85	150	28	3,0	145,2	4,9	3,1	1,772
450218	6218 2ZN	90	160	30	3,0	155,2	4,9	3,1	2,125
Средняя серия диаметров 3, узкая серия ширин 0.
450300	6300 2ZN	10	35	11	1,0	33,2	2,05	1,3	0,053
450301	6301 2ZN	12	37	12	1,5	34,7	2,05	1,3	0,059
450302	6302 2ZN	15	42	13	1,5	39,7	2,05	1,3	0,082
450303	6303 2ZN	17	47	14	1,5	44,6	2,45	1,3	0,113
450304	6304 2ZN	20	52	15	2,0	49,7	2,45	1,3	0,143
450305	6305 2ZN	25	62	17	2,0	59,6	3,25	1,9	0,227
450306	6306 2ZN	30	72	19	2,0	68,8	3,25	1,9	0,326
450307	6307 2ZN	35	80	21	2,5	76,8	3,25	1,9	0,441
450308	6308 2ZN	40	90	23	2,5	86,8	3,25	2,7	0,616
450309	6309 2ZN	45	100	25	2,5	96,8	3,25	2,7	0,818
450310	6310 2ZN	50	110	27	3,0	106,8	3,25	2,7	1,051
450311	6311 2ZN	55	120	29	3,0	115,2	4,05	3,1	1,354
450312	6312 2ZN	60	130	31	3,5	125,2	4,05	3,1	1,694
450313	6313 2ZN	65	140	33	3,5	135,2	4,9	3,1	2,073
450314	6314 2ZN	70	150	35	3,5	145,2	4,9	3,1	2,513
450315	6315 2ZN	75	160	37	3,5	155,2	4,9	3,1	3,026
450316	6316 2ZN	80	170	39	3,5	163,6	5,7	3,5	3,586
450317	6317 2ZN	85	180	41	4,0	173,6	5,7	3,5	4,141
450318	6318 2ZN	90	190	43	4,0	183,6	5,7	3,5	4,869
450319	6319 2ZN	95	200	45	4,0	193,6	5,7	3,5	5,628

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм³.
