Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу широкими торцами, угол контакта α=26º--подшипник

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу широкими торцами, угол контакта α=26º

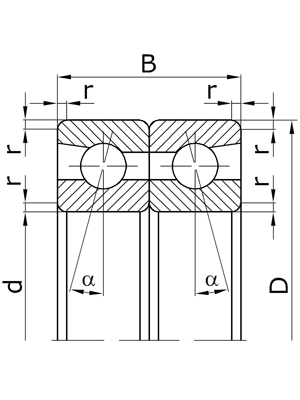

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
246100	-	10	26	16	0,5	0,040
246101	-	12	28	16	0,5	0,050
246102	-	15	32	18	0,5	0,060
246103	-	17	35	20	0,5	0,080
246104	-	20	42	24	1,0	0,140
246105	-	25	47	24	1,0	0,160
246106	-	30	55	26	1,5	0,240
246107	-	35	62	28	1,5	0,320
246108	-	40	68	30	1,5	0,390
246109	-	45	75	32	1,5	0,500
246110	-	50	80	32	1,5	0,540
246111	-	55	90	36	2,0	0,790
246112	-	60	95	36	2,0	0,840
246113	-	65	100	36	2,0	0,900
246114	-	70	110	40	2,0	1,240
246115	-	75	115	40	2,0	1,310
246116	-	80	125	44	2,0	1,750
246117	-	85	130	44	2,0	1,830
246118	-	90	140	48	2,5	2,380
246120	-	100	150	48	2,5	2,580
246122	-	110	170	56	3,0	4,040
246124	-	120	180	56	3,0	4,340
246126	-	130	200	66	3,0	6,560
246128	-	140	210	66	3,0	6,960
246130	-	150	225	70	3,5	8,440
246132	-	160	240	76	3,5	10,38
246134	-	170	260	84	3,5	13,92
246136	-	180	280	92	3,5	18,18
246138	-	190	290	92	3,5	19,62
246140	-	200	310	102	3,5	24,60
Серия ширин 0, серия диаметров 2.
246201	-	12	32	20	1,0	0,080
246202	-	15	35	22	1,0	0,100
246203	-	17	40	24	1,0	0,140
246204	-	20	47	28	1,5	0,220
246205	-	25	52	30	1,5	0,270
246206	-	30	62	32	1,5	0,400
246207	-	35	72	34	2,0	0,560
246208	-	40	80	36	2,0	0,740
246209	-	45	85	38	2,0	0,850
246210	-	50	90	40	2,0	0,960
246211	-	55	100	42	2,5	1,260
246212	-	60	110	44	2,5	1,600
246213	-	65	120	46	2,5	2,000
246214	-	70	125	48	2,5	2,200
246215	-	75	130	50	2,5	2,950
246216	-	80	140	52	3,0	3,680
246217	-	85	150	56	3,0	4,420
246218	-	90	160	60	3,0	4,520
246220	-	100	180	68	3,5	6,640
246222	-	110	200	76	3,5	9,240
246224	-	120	215	80	3,5	10,96
246226	-	130	230	80	4,0	12,40
246228	-	140	250	84	4,0	15,50
246230	-	150	270	90	4,0	19,50
246232	-	160	290	96	4,0	30,80
246234	-	170	310	104	5,0	36,60
246236	-	180	320	104	5,0	40,80
246238	-	190	340	110	5,0	48,80
246240	-	200	360	116	5,0	58,00
246244	-	220	400	130	5,0	80,00
Серия ширин 0, серия диаметров 3.
246303	-	17	47	28	1,5	0,244
246304	-	20	52	30	2,0	0,318
246305	-	25	62	34	2,0	0,508
246306	-	30	72	38	2,0	0,766
246307	-	35	80	42	2,5	1,014
246308	-	40	90	46	2,5	1,390
246309	-	45	100	50	2,5	1,854
246310	-	50	110	54	3,0	2,400
246311	-	55	120	58	3,0	3,100
246312	-	60	130	62	3,5	3,880
246313	-	65	140	66	3,5	4,760
246314	-	70	150	70	3,5	5,780
246315	-	75	160	74	3,5	6,940
246316	-	80	170	78	3,5	8,240
246317	-	85	180	82	4,0	9,680
246318	-	90	190	86	4,0	11,30
246319	-	95	200	90	4,0	12,50
246320	-	100	215	94	4,0	16,08
246322	-	110	240	100	4,0	21,60
246324	-	120	260	110	4,0	27,40
246326	-	130	280	116	5,0	33,60
246328	-	140	300	124	5,0	40,80
246330	-	150	320	130	5,0	48,80
246336	-	180	380	150	5,0	-
246340	-	200	420	160	6,0	-

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
