Стопорные шайбы с прямым внутренним лепестком

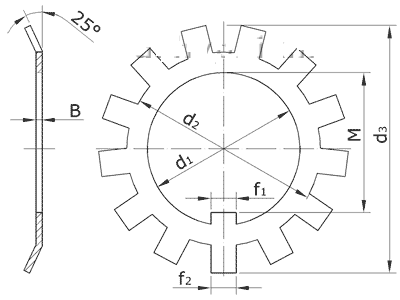

d₁ - внутренний диаметр шайбы;

d₂ - внутренний диаметр по загнутым усикам;

d₃ - наружный диаметр шайбы;

B - толщина шайбы;

М - размер до внутреннего усика;

f₁ - ширина внутреннего усика;

f₂ - ширина наружного усика;

n -минимальное число зубъев по наружной поверхности шайбы.

Основные размеры шайб
Обозначение	Размеры, мм								Масса, кг
Обозначение	d1	d2	d3	B	М	f1	f2	n	Масса, кг
MB0	10	13,5	21	1,00	8,5	3	3	9	0,0013
MB1	12	17	25	1,00	10,5	3	3	9	0,0020
MB2	15	21	28	1,00	13,5	4	4	11	0,0026
MB3	17	24	32	1,00	15,5	4	4	11	0,0032
MB4	20	26	36	1,00	18,5	4	4	11	0,0035
MB5	25	32	42	1,25	23,0	5	5	13	0,0064
MB6	30	38	49	1,25	27,5	5	5	13	0,0078
MB7	35	44	57	1,25	32,5	6	5	13	0,0104
MB8	40	50	62	1,25	37,5	6	6	13	0,0123
MB9	45	56	69	1,25	42,5	6	6	13	0,0152
MB10	50	61	74	1,25	47,5	6	6	13	0,0160
MB11	55	67	81	1,5	52,5	8	7	17	0,0196
MB12	60	73	86	1,5	57,5	8	7	17	0,0253
MB13	65	79	92	1,5	62,5	8	7	17	0,0290
MB14	70	85	98	1,5	66,5	8	8	17	0,0334
MB15	75	90	104	1,5	71,5	8	8	17	0,0356
MB16	80	95	112	1,8	76,5	10	8	17	0,0464
MB17	85	102	119	1,8	81,5	10	8	17	0,0524
MB18	90	108	126	1,8	86,5	10	10	17	0,0623
MB19	95	113	133	1,8	91,5	10	10	17	0,0670
MB20	100	120	142	1,8	96,5	12	10	17	0,0765
MB21	105	126	145	1,8	100,5	12	12	17	0,0826
MB22	110	133	154	1,8	105,5	12	12	17	0,094
MB23	115	137	159	2,0	110,5	12	12	17	0,100
MBL24	120	135	148	2,0	115	14	12	19	0,077
MB24	120	138	164	2,0	115	14	12	17	0,105
MB25	125	148	170	2,0	120	14	12	17	0,118
MBL26	130	145	158	2,0	125	14	12	19	0,087
MB26	130	149	175	2,0	125	14	12	17	0,113
MB27	135	160	185	2,0	130	14	14	17	0,144
MBL28	140	155	170	2,0	135	16	12	19	0,109
MB28	140	160	192	2,0	135	16	14	17	0,142
MB29	145	171	202	2,0	140	16	14	17	0,168
MBL30	150	170	186	2,0	145	16	14	19	0,113
MB30	150	171	205	2,0	145	16	14	17	0,155
MB31	155	182	212	2,5	147,5	16	16	19	0,183
MBL32	160	180	197	2,5	154	18	14	19	0,162
MB32	160	182	217	2,5	154	18	16	19	0,222
MB33	165	193	222	2,5	157,5	18	16	19	0,234
MBL34	170	190	209	2,5	164	18	16	19	0,170
MB34	170	193	232	2,5	164	18	16	19	0,247
MBL36	180	200	215	2,5	174	20	16	19	0,180
MB36	180	203	242	2,5	174	20	18	19	0,268
MBL38	190	210	228	2,5	184	20	16	19	0,205
MB38	190	214	252	2,5	184	20	18	19	0,278
MBL40	200	222	248	2,5	194	20	18	19	0,214
MB40	200	226	262	2,5	194	20	18	19	0,293
MB44	220	250	292	3,0	213	24	20	19	0,322
MB48	240	270	312	3,0	233	24	20	19	0,357
MB52	260	300	342	3,0	253	28	24	19	0,380
MB56	280	320	362	3,0	273	28	24	19	0,410

Число зубъев по наружной поверхности шайбы должно быть нечетным. Масса шайб рассчитана для плотности стали 7,85 кг/дм3.
