Подшипники роликовые радиальные игольчатые однорядные без внутреннего кольца с сепаратором со вставными бортиками--подшипник

Подшипники роликовые радиальные игольчатые однорядные без внутреннего кольца с сепаратором со вставными бортиками

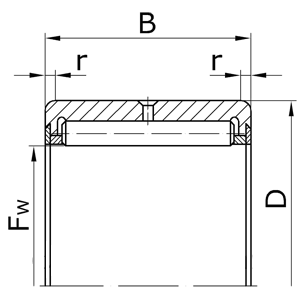

F_w - номинальный диаметр окружности, вписанный в комплект тел качения;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	Fw	D	B	r	Масса, кг
Серия ширин 4, серия диаметров 1.
4354103	-	24	35	18	0,5	0,067
4354104	-	28	42	22	1,0	0,124
4354105	-	34	47	22	1,0	0,134
4354106	-	40	55	25	1,5	0,202
4354107	-	46	62	27	1,5	0,272
4354108	-	52	68	28	1,5	0,306
4354109	-	58	75	30	1,5	0,385
4354110	-	62	80	30	1,5	0,440
4354111	-	70	90	35	2,0	0,600
4354112	-	75	95	35	2,0	0,692
4354113	-	80	100	35	2,0	0,724
4354114	-	88	110	40	2,0	1,040
4354115	-	92	115	40	2,0	1,100
4354116	-	100	125	45	2,0	1,460
4354117	-	105	130	45	2,0	1,500
Серия ширин 4, серия диаметров 8.
4354820	-	110	125	25	1,5	0,510
4354822	-	120	140	30	1,5	0,772
4354824	-	130	150	30	1,5	0,832
4354826	-	145	165	35	2,0	1,070
4354828	-	155	175	35	2,0	1,160
4354830	-	165	190	40	2,0	1,850
4354832	-	175	200	40	2,0	2,050
4354834	-	185	215	45	2,0	2,970
4354836	-	195	225	45	2,0	3,100
4354838	-	210	240	50	2,5	3,700
4354840	-	220	250	50	2,5	3,890
4354844	-	240	270	50	2,5	4,310
4354848	-	265	300	60	3,0	6,500
4354852	-	285	320	60	3,0	6,920
4354856	-	305	350	69	3,0	11,50
4354860	-	330	380	80	3,5	15,70
4354864	-	350	400	80	3,5	16,60
4354868	-	370	420	80	3,5	17,50
4354872	-	390	440	80	3,5	18,50
Серия ширин 4, серия диаметров 9.
4354900	-	14	22	13	0,5	0,017
4354901	-	16	24	13	0,5	0,019
4354902	-	20	28	13	0,5	0,023
4354903	-	22	30	13	0,5	0,025
4354904	-	25	37	17	0,5	0,059
43549/22	-	28	39	17	0,5	0,057
4354905	-	30	42	17	0,5	0,068
43549/28	-	32	45	17	0,5	0,081
4354906	-	35	47	17	0,5	0,077
43549/32	-	40	52	20	1,0	0,099
4354907	-	42	55	20	1,0	0,117
4354908	-	48	62	22	1,0	0,161
4354909	-	52	68	22	1,0	0,165
4354910	-	58	72	22	1,0	0,167
4354911	-	63	80	25	1,5	0,262
4354912	-	68	85	25	1,5	0,276
4354913	-	72	90	25	1,5	0,293
4354914	-	80	100	30	1,5	0,530
4354915	-	85	105	30	1,5	0,559
4354916	-	90	110	30	1,5	0,687
4354917	-	100	120	35	2,0	0,890
4354918	-	105	125	35	2,0	0,936
4354920	-	115	140	40	2,0	1,510
4354922	-	125	150	40	2,0	1,620
4354924	-	135	165	45	2,0	2,290
4354926	-	150	180	50	2,5	2,940
4354928	-	160	190	50	2,5	3,130
4354930	-	175	210	60	3,0	4,500
4354932	-	185	220	60	3,0	5,060

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
