Подшипники роликовые радиальные с короткими цилиндрическими роликами с однобортовым внутренним кольцом и с плоским упорным кольцом

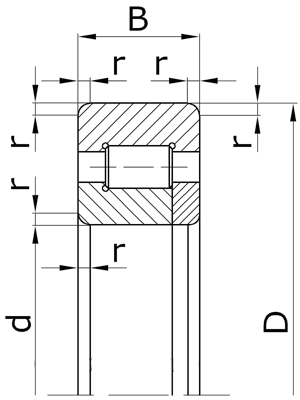

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; B - номинальная ширина подшипника; r - номинальная координата монтажной фаски.

Основные размеры подшипников

Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r
Серия ширин 0, серия диаметров 2.
92202	-	15	35	11	1,0	0,047
92203	NUP203	17	40	12	1,0	0,067
92204	NUP204	20	47	14	1,5	0,110
92205	NUP205	25	52	15	1,5	0,130
92206	NUP206	30	62	16	1,5	0,200
92207	NUP207	35	72	17	2,0	0,290
92208	NUP208	40	80	18	2,0	0,370
92209	NUP209	45	85	19	2,0	0,430
92210	NUP210	50	90	20	2,0	0,480
92211	NUP211	55	100	21	2,5	0,640
92212	NUP212	60	110	22	2,5	0,820
92213	NUP213	65	120	23	2,5	1,050
92214	NUP214	70	125	24	2,5	1,150
92215	NUP215	75	130	25	2,5	1,250
92216	NUP216	80	140	26	3,0	1,500
92217	NUP217	85	150	28	3,0	1,900
92218	NUP218	90	160	30	3,0	2,300
92219	NUP219	95	170	32	3,5	2,800
92220	NUP220	100	180	34	3,5	3,400
92221	-	105	190	36	3,5	4,000
92222	NUP222	110	200	38	3,5	4,650
92224	NUP224	120	215	40	3,5	5,650
92226	NUP226	130	230	40	4,0	6,500
92228	NUP228	140	250	42	4,0	8,250
92230	NUP230	150	270	45	4,0	10,50
92232	-	160	290	48	4,0	15,00
92234	-	170	310	52	5,0	18,50
92236	-	180	320	52	5,0	19,50
92238	-	190	340	55	5,0	23,50
92240	-	200	360	58	5,0	27,50
92244	-	220	400	65	5,0	38,50
92248	-	240	440	72	5,0	52,00
92252	-	260	480	80	6,0	68,60
92256	-	280	500	80	6,0	71,80
92260	-	300	540	85	6,0	89,70
92264	-	320	580	92	6,0	113,0
Серия ширин 0, серия диаметров 3.
92302	-	15	42	13	1,5	0,110
92303	-	17	47	14	1,5	0,120
92304	NUP304	20	52	15	2,0	0,150
92305	NUP305	25	62	17	2,0	0,240
92306	NUP306	30	72	19	2,0	0,360
92307	NUP307	35	80	21	2,5	0,480
92308	NUP308	40	90	23	2,5	0,660
92309	NUP309	45	100	25	2,5	0,870
92310	NUP310	50	110	27	3,0	1,150
92311	NUP311	55	120	29	3,0	1,450
92312	NUP312	60	130	31	3,5	1,850
92313	NUP313	65	140	33	3,5	2,250
92314	NUP314	70	150	35	3,5	2,750
92315	NUP315	75	160	37	3,5	3,250
92316	NUP316	80	170	39	3,5	3,900
92317	NUP317	85	180	41	4,0	4,500
92318	NUP318	90	190	43	4,0	5,400
92319	-	95	200	45	4,0	6,200
92320	NUP320	100	215	47	4,0	7,700
92321	-	105	225	49	4,0	8,750
92322	NUP322	110	240	50	4,0	10,50
92324	NUP324	120	260	55	4,0	13,00
92326	NUP326	130	280	58	5,0	16,50
92328	NUP328	140	300	62	5,0	20,00
92330	-	150	320	65	5,0	27,00
92332	-	160	340	68	5,0	32,00
92334	-	170	360	72	5,0	38,50
92336	-	180	380	75	5,0	42,50
92338	-	190	400	78	5,0	50,00
92340	-	200	420	80	6,0	56,00
92344	-	220	460	88	6,0	72,50
92348	-	240	500	95	6,0	94,70
92352	-	260	540	102	8,0	117,0
92356	-	280	580	108	8,0	141,0
92360	-	300	620	109	10,0	165,0
Серия ширин 0, серия диаметров 4.
92406	-	30	90	23	2,5	0,750
92407	-	35	100	25	2,5	1,000
92408	NUP408	40	110	27	3,0	1,300
92409	NUP409	45	120	29	3,0	1,650
92410	-	50	130	31	3,5	2,000
92411	-	55	140	33	3,5	2,500
92412	-	60	150	35	3,5	3,000
92413	-	65	160	37	3,5	3,600
92414	-	70	180	42	4,0	5,250
92415	-	75	190	45	4,0	6,250
92416	-	80	200	48	4,0	7,300
92417	-	85	210	52	5,0	8,700
92418	-	90	225	54	5,0	10,50
92419	-	95	240	55	5,0	13,50
92420	-	100	250	58	5,0	14,00
92421	-	105	260	60	5,0	19,00
92422	-	110	280	65	5,0	20,00
92424	-	120	310	72	6,0	28,00
92426	-	130	340	78	6,0	36,10
92428	-	140	360	82	6,0	46,80
92430	-	150	380	85	6,0	53,30
92432	-	160	400	88	6,0	60,80
92434	-	170	420	92	6,0	69,70
92436	-	180	440	95	8,0	79,00
92438	-	190	460	98	8,0	87,90
92440	-	200	480	102	8,0	98,80
92444	-	220	540	115	8,0	143,0
92448	-	240	580	122	8,0	174,0
Серия ширин 0, серия диаметров 5.
92503	NUP2203	17	40	16	1,0	0,089
92504	-	20	47	18	1,5	0,140
92505	NUP2205	25	52	18	1,5	0,160
92506	NUP2206	30	62	20	1,5	0,260
92507	NUP2207	35	72	23	2,0	0,400
92508	NUP2208	40	80	23	2,0	0,490
92509	NUP2209	45	85	23	2,0	0,540
92510	NUP2210	50	90	23	2,0	0,580
92511	NUP2211	55	100	25	2,5	0,780
92512	NUP2212	60	110	28	2,5	1,050
92513	NUP2213	65	120	31	2,5	1,450
92514	NUP2214	70	125	31	2,5	1,500
92515	NUP2215	75	130	31	2,5	1,550
92516	NUP2216	80	140	33	3,0	1,950
92517	NUP2217	85	150	36	3,0	2,500
92518	NUP2218	90	160	40	3,0	3,100
92519	NUP2219	95	170	43	3,5	3,850
92520	NUP2220	100	180	46	3,5	4,650
92522	NUP2222	110	200	53	3,5	6,960
92524	-	120	215	58	3,5	8,550
92526	-	130	230	64	4,0	10,50
92528	-	140	250	68	4,0	13,50
92530	-	150	270	73	4,0	17,00
92532	-	160	290	80	4,0	24,00
92534	-	170	310	86	5,0	30,00
92536	-	180	320	86	5,0	31,50
92538	-	190	340	92	5,0	39,00
92540	-	200	360	98	5,0	47,50
92544	-	220	400	108	5,0	61,50
92548	-	240	440	120	5,0	84,00
92552	-	260	480	130	6,0	110,0
92556	-	280	500	130	6,0	115,0
92560	-	300	540	140	6,0	145,0
92564	-	320	580	150	6,0	180,0
92568	-	340	620	165	8,0	225,0
92572	-	360	650	170	8,0	260,0
92576	-	380	680	175	8,0	285,0
Серия ширин 0, серия диаметров 6.
92604	-	20	52	21	2,0	0,210
92605	NUP2305	25	62	24	2,0	0,340
92606	NUP2306	30	72	27	2,0	0,500
92607	NUP2307	35	80	31	2,5	0,700
92608	NUP2308	40	90	33	2,5	0,960
92609	NUP2309	45	100	36	2,5	1,250
92610	NUP2310	50	110	40	3,0	1,700
92611	NUP2311	55	120	43	3,0	2,100
92612	NUP2312	60	130	46	3,5	2,700
92613	NUP2313	65	140	48	3,5	3,250
92614	NUP2314	70	150	51	3,5	3,950
92615	NUP2315	75	160	55	3,5	4,850
92616	NUP2316	80	170	58	3,5	5,850
92617	NUP2317	85	180	60	4,0	6,600
92618	NUP2318	90	190	64	4,0	7,900
92619	NUP2319	95	200	67	4,0	10,40
92620	NUP2320	100	215	73	4,0	12,00
92622	-	110	240	80	4,0	19,00
92624	-	120	260	86	4,0	24,00
92626	-	130	280	93	5,0	30,00
92628	-	140	300	102	5,0	37,50
92630	-	150	320	108	5,0	45,00
92632	-	160	340	114	5,0	53,50
92634	-	170	360	120	5,0	62,50
92636	-	180	380	126	5,0	73,00
92638	-	190	400	132	6,0	85,00
92640	-	200	420	138	6,0	97,00
92644	-	220	460	145	6,0	125,0
92648	-	240	500	155	6,0	155,0
92652	-	260	540	165	8,0	190,0
92656	-	280	580	175	8,0	235,0
92660	-	300	620	185	10,0	279,0

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
