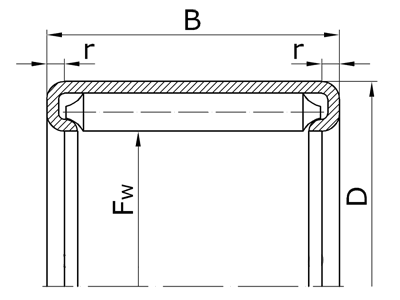

Fw - номинальный диаметр окружности, вписанный в комплект тел качения; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; B - номинальная ширина подшипника; r - номинальная координата монтажной фаски. |
| Обозначение | Размеры, мм | Масса, кг | ||||
| по ГОСТу | международное | Fw | D | B | r | |
| Серия ширин 2, серия диаметров 1. | ||||||
| НК040807 | - | 4 | 8 | 7 | - | - |
| НК050907 | - | 5 | 9 | 7 | - | - |
| НК061007 | - | 6 | 10 | 7 | - | - |
| НК071107 | - | 7 | 11 | 7 | - | - |
| НК081207 | - | 8 | 12 | 7 | - | - |
| НК091307 | - | 9 | 13 | 7 | - | - |
| НК101407 | - | 10 | 14 | 7 | - | - |
| НК121607 | - | 12 | 16 | 7 | - | - |
| НК142010 | - | 14 | 20 | 10 | - | - |
| НК152110 | - | 15 | 21 | 10 | - | - |
| НК162210 | - | 16 | 22 | 10 | - | - |
| НК172310 | - | 17 | 23 | 10 | - | - |
| НК182410 | - | 18 | 24 | 10 | - | - |
| НК202610 | - | 20 | 26 | 10 | - | - |
| НК222810 | - | 22 | 28 | 10 | - | - |
| НК253212 | - | 25 | 32 | 12 | - | - |
| НК283512 | - | 28 | 35 | 12 | - | - |
| НК303712 | - | 30 | 37 | 12 | - | - |
| НК323912 | - | 32 | 39 | 12 | - | - |
| НК354212 | - | 35 | 42 | 12 | - | - |
| НК384512 | - | 38 | 45 | 12 | - | - |
| НК404712 | - | 40 | 47 | 12 | - | - |
| НК424912 | - | 42 | 49 | 12 | - | - |
| НК455212 | - | 45 | 52 | 12 | - | - |
| НК505814 | - | 50 | 58 | 14 | - | - |
| НК556314 | - | 55 | 63 | 14 | - | - |
| НК606814 | - | 60 | 68 | 14 | - | - |
| НК657314 | - | 65 | 73 | 14 | - | - |
| НК707814 | - | 70 | 78 | 14 | - | - |
| Серия ширин 2, серия диаметров 2. | ||||||
| НК081410 | - | 8 | 14 | 10 | - | 0,0053 |
| НК091510 | - | 9 | 15 | 10 | - | - |
| НК101610 | - | 10 | 16 | 10 | - | - |
| НК121810 | - | 12 | 18 | 10 | - | 0,0076 |
| НК142212 | - | 14 | 22 | 12 | - | - |
| НК152312 | - | 15 | 23 | 12 | - | - |
| НК162412 | - | 16 | 24 | 12 | - | - |
| НК172512 | - | 17 | 25 | 12 | - | - |
| НК182612 | - | 18 | 26 | 12 | - | - |
| НК202812 | - | 20 | 28 | 12 | - | - |
| НК223012 | - | 22 | 30 | 12 | - | - |
| НК253514 | - | 25 | 35 | 14 | - | - |
| НК283814 | - | 28 | 38 | 14 | - | - |
| НК304014 | - | 30 | 40 | 14 | - | - |
| НК324214 | - | 32 | 42 | 14 | - | - |
| НК354514 | - | 35 | 45 | 14 | - | - |
| НК384814 | - | 38 | 48 | 14 | - | - |
| НК405014 | - | 40 | 50 | 14 | - | - |
| НК425214 | - | 42 | 52 | 14 | - | - |
| НК455514 | - | 45 | 55 | 14 | - | - |
| Серия ширин 3, серия диаметров 1. | ||||||
| НК040808 | - | 4 | 8 | 8 | - | - |
| НК050908 | - | 5 | 9 | 8 | - | - |
| НК061008 | - | 6 | 10 | 8 | - | - |
| НК071108 | - | 7 | 11 | 8 | - | - |
| НК081208 | - | 8 | 12 | 8 | - | - |
| НК091308 | - | 9 | 13 | 8 | - | - |
| НК101408 | - | 10 | 14 | 8 | - | - |
| НК121608 | - | 12 | 16 | 8 | - | - |
| НК142012 | HN1412 | 14 | 20 | 12 | 1,2 | 0,0105 |
| НК152112 | - | 15 | 21 | 12 | - | 0,0110 |
| НК162212 | HN1612 | 16 | 22 | 12 | 1,2 | 0,0120 |
| НК172312 | - | 17 | 23 | 12 | - | 0,0130 |
| НК182412 | - | 18 | 24 | 12 | - | 0,0140 |
| НК202612 | - | 20 | 26 | 12 | - | 0,0150 |
| НК222812 | - | 22 | 28 | 12 | - | - |
| НК253214 | - | 25 | 32 | 14 | - | - |
| НК283514 | - | 28 | 35 | 14 | - | - |
| НК303714 | - | 30 | 37 | 14 | - | - |
| НК323914 | - | 32 | 39 | 14 | - | - |
| НК354214 | - | 35 | 42 | 14 | - | - |
| НК384514 | - | 38 | 45 | 14 | - | - |
| НК404714 | - | 40 | 47 | 14 | - | - |
| НК424914 | - | 42 | 49 | 14 | - | - |
| НК455214 | - | 45 | 52 | 14 | - | - |
| НК505816 | - | 50 | 58 | 16 | - | - |
| НК556316 | - | 55 | 63 | 16 | - | - |
| НК606816 | - | 60 | 68 | 16 | - | - |
| НК657316 | - | 65 | 73 | 16 | - | - |
| НК707816 | - | 70 | 78 | 16 | - | - |
| Серия ширин 3, серия диаметров 2. | ||||||
| НК081412 | - | 8 | 14 | 12 | - | - |
| НК091512 | - | 9 | 15 | 12 | - | - |
| НК101612 | - | 10 | 16 | 12 | - | 0,0080 |
| НК121812 | HN1212 | 12 | 18 | 12 | 1,2 | 0,0094 |
| НК142214 | - | 14 | 22 | 14 | - | - |
| НК152314 | - | 15 | 23 | 14 | - | - |
| НК162414 | - | 16 | 24 | 14 | - | - |
| НК172514 | - | 17 | 25 | 14 | - | - |
| НК182614 | - | 18 | 26 | 14 | - | - |
| НК202814 | - | 20 | 28 | 14 | - | - |
| НК223014 | - | 22 | 30 | 14 | - | - |
| НК253516 | - | 25 | 35 | 16 | - | - |
| НК283816 | - | 28 | 38 | 16 | - | - |
| НК304016 | - | 30 | 40 | 16 | - | - |
| НК324216 | - | 32 | 42 | 16 | - | - |
| НК354516 | - | 35 | 45 | 16 | - | - |
| НК384816 | - | 38 | 48 | 16 | - | - |
| НК405016 | - | 40 | 50 | 16 | - | - |
| НК425216 | - | 42 | 52 | 16 | - | - |
| НК455516 | - | 45 | 55 | 16 | - | - |
| Серия ширин 4, серия диаметров 1. | ||||||
| НК050909 | - | 5 | 9 | 9 | - | - |
| НК061009 | - | 6 | 10 | 9 | - | - |
| НК071109 | - | 7 | 11 | 9 | - | - |
| НК081209 | - | 8 | 12 | 9 | - | - |
| НК091309 | - | 9 | 13 | 9 | - | - |
| НК101409 | - | 10 | 14 | 9 | - | - |
| НК121609 | - | 12 | 16 | 9 | - | - |
| НК142014 | - | 14 | 20 | 14 | - | - |
| НК152114 | - | 15 | 21 | 14 | - | - |
| НК162214 | - | 16 | 22 | 14 | - | - |
| НК172314 | - | 17 | 23 | 14 | - | - |
| НК182414 | - | 18 | 24 | 14 | - | - |
| НК202614 | - | 20 | 26 | 14 | - | - |
| НК222814 | - | 22 | 28 | 14 | - | - |
| НК253216 | - | 25 | 32 | 16 | - | - |
| НК283516 | - | 28 | 35 | 16 | - | - |
| НК303716 | - | 30 | 37 | 16 | - | - |
| НК323916 | - | 32 | 39 | 16 | - | - |
| НК354216 | - | 35 | 42 | 16 | - | 0,040 |
| НК384516 | - | 38 | 45 | 16 | - | - |
| НК404716 | - | 40 | 47 | 16 | - | - |
| НК424916 | - | 42 | 49 | 16 | - | - |
| НК455216 | - | 45 | 52 | 16 | - | 0,048 |
| НК505818 | - | 50 | 58 | 18 | - | 0,071 |
| НК556318 | - | 55 | 63 | 18 | - | - |
| НК606818 | - | 60 | 68 | 18 | - | - |
| НК657318 | - | 65 | 73 | 18 | - | - |
| НК707818 | - | 70 | 78 | 18 | - | - |
| Серия ширин 4, серия диаметров 2. | ||||||
| НК081414 | - | 8 | 14 | 14 | - | - |
| НК091514 | - | 9 | 15 | 14 | - | - |
| НК101614 | - | 10 | 16 | 14 | - | - |
| НК121814 | - | 12 | 18 | 14 | - | - |
| НК142216 | - | 14 | 22 | 16 | - | - |
| НК152316 | - | 15 | 23 | 16 | - | - |
| НК162416 | - | 16 | 24 | 16 | - | - |
| НК172516 | - | 17 | 25 | 16 | - | - |
| НК182616 | - | 18 | 26 | 16 | - | - |
| НК202816 | - | 20 | 28 | 16 | - | - |
| НК223016 | - | 22 | 30 | 16 | - | - |
| НК253518 | - | 25 | 35 | 18 | - | - |
| НК283818 | - | 28 | 38 | 18 | - | - |
| НК304018 | - | 30 | 40 | 18 | - | - |
| НК324218 | - | 32 | 42 | 18 | - | - |
| НК354518 | - | 35 | 45 | 18 | - | - |
| НК384818 | - | 38 | 48 | 18 | - | - |
| НК405018 | - | 40 | 50 | 18 | - | - |
| НК425218 | - | 42 | 52 | 18 | - | - |
| НК455518 | - | 45 | 55 | 18 | - | - |
| Серия ширин 5, серия диаметров 1. | ||||||
| НК061010 | - | 6 | 10 | 10 | - | - |
| НК071110 | - | 7 | 11 | 10 | - | - |
| НК081210 | - | 8 | 12 | 10 | - | - |
| НК091310 | - | 9 | 13 | 10 | - | - |
| НК101410 | HN1010 | 10 | 14 | 10 | 1,2 | 0,0046 |
| НК121610 | HN1210 | 12 | 16 | 10 | 1,2 | 0,0053 |
| НК142016 | - | 14 | 20 | 16 | - | - |
| НК152116 | HN1516 | 15 | 21 | 16 | 1,2 | 0,014 |
| НК162216 | - | 16 | 22 | 16 | - | - |
| НК172316 | - | 17 | 23 | 16 | - | - |
| НК182416 | HN1816 | 18 | 24 | 16 | 1,2 | 0,019 |
| НК202616 | HN2016 | 20 | 26 | 16 | 1,2 | 0,020 |
| НК222816 | - | 22 | 28 | 16 | - | 0,022 |
| НК253218 | - | 25 | 32 | 18 | - | - |
| НК283518 | - | 28 | 35 | 18 | - | - |
| НК303718 | - | 30 | 37 | 18 | - | - |
| НК323918 | - | 32 | 39 | 18 | - | - |
| НК354218 | - | 35 | 42 | 18 | - | - |
| НК384518 | - | 38 | 45 | 18 | - | - |
| НК404718 | - | 40 | 47 | 18 | - | - |
| НК424918 | - | 42 | 49 | 18 | - | - |
| НК455218 | - | 45 | 52 | 18 | - | - |
| НК505820 | HN5020 | 50 | 58 | 20 | 1,2 | 0,077 |
| НК556320 | - | 55 | 63 | 20 | - | 0,086 |
| НК606820 | - | 60 | 68 | 20 | - | - |
| НК657320 | - | 65 | 73 | 20 | - | - |
| НК707820 | - | 70 | 78 | 20 | - | - |
| Серия ширин 5, серия диаметров 2. | ||||||
| НК091516 | - | 9 | 15 | 16 | - | - |
| НК101616 | - | 10 | 16 | 16 | - | - |
| НК121816 | - | 12 | 18 | 16 | - | - |
| НК142218 | - | 14 | 22 | 18 | - | - |
| НК152318 | - | 15 | 23 | 18 | - | - |
| НК162418 | - | 16 | 24 | 18 | - | - |
| НК172518 | - | 17 | 25 | 18 | - | - |
| НК182618 | - | 18 | 26 | 18 | - | - |
| НК202818 | - | 20 | 28 | 18 | - | - |
| НК223018 | - | 22 | 30 | 18 | - | - |
| НК253520 | - | 25 | 35 | 20 | - | - |
| НК283820 | - | 28 | 38 | 20 | - | - |
| НК304020 | - | 30 | 40 | 20 | - | - |
| НК324220 | - | 32 | 42 | 20 | - | - |
| НК354520 | - | 35 | 45 | 20 | - | - |
| НК384820 | - | 38 | 48 | 20 | - | - |
| НК405020 | - | 40 | 50 | 20 | - | - |
| НК425220 | - | 42 | 52 | 20 | - | - |
| НК455520 | - | 45 | 55 | 20 | - | - |
| Серия ширин 6, серия диаметров 1. | ||||||
| НК071112 | - | 7 | 11 | 12 | - | - |
| НК081212 | - | 8 | 12 | 12 | - | - |
| НК091312 | - | 9 | 13 | 12 | - | - |
| НК101412 | - | 10 | 14 | 12 | - | - |
| НК121612 | - | 12 | 16 | 12 | - | - |
| НК142018 | - | 14 | 20 | 18 | - | - |
| НК152118 | - | 15 | 21 | 18 | - | - |
| НК162218 | - | 16 | 22 | 18 | - | - |
| НК172318 | - | 17 | 23 | 18 | - | - |
| НК182418 | - | 18 | 24 | 18 | - | - |
| НК202618 | - | 20 | 26 | 18 | - | - |
| НК222818 | - | 22 | 28 | 18 | - | - |
| НК253220 | HN2520 | 25 | 32 | 20 | 1,2 | 0,040 |
| НК283520 | HN2820 | 28 | 35 | 20 | 1,2 | 0,044 |
| НК303720 | - | 30 | 37 | 20 | - | - |
| НК323920 | - | 32 | 39 | 20 | - | - |
| НК354220 | HN3520 | 35 | 42 | 20 | 1,2 | 0,054 |
| НК384520 | - | 38 | 45 | 20 | - | - |
| НК404720 | HN4020 | 40 | 47 | 20 | 1,2 | 0,061 |
| НК424920 | - | 42 | 49 | 20 | - | - |
| НК455220 | HN4520 | 45 | 52 | 20 | 1,2 | 0,066 |
| НК505824 | - | 50 | 58 | 24 | - | - |
| НК556324 | - | 55 | 63 | 24 | - | - |
| НК606824 | - | 60 | 68 | 24 | - | - |
| НК657324 | - | 65 | 73 | 24 | - | - |
| НК707824 | - | 70 | 78 | 24 | - | - |
| Серия ширин 6, серия диаметров 2. | ||||||
| НК121818 | - | 12 | 18 | 18 | - | - |
| НК142220 | - | 14 | 22 | 20 | - | - |
| НК152320 | - | 15 | 23 | 20 | - | - |
| НК162420 | - | 16 | 24 | 20 | - | - |
| НК172520 | - | 17 | 25 | 20 | - | - |
| НК182620 | - | 18 | 26 | 20 | - | - |
| НК202820 | - | 20 | 28 | 20 | - | - |
| НК223020 | - | 22 | 30 | 20 | - | - |
| НК253524 | - | 25 | 35 | 24 | - | - |
| НК283824 | - | 28 | 38 | 24 | - | - |
| НК304024 | - | 30 | 40 | 24 | - | - |
| НК324224 | - | 32 | 42 | 24 | - | - |
| НК354524 | - | 35 | 45 | 24 | - | - |
| НК384824 | - | 38 | 48 | 24 | - | - |
| НК405024 | - | 40 | 50 | 24 | - | - |
| НК425224 | - | 42 | 52 | 24 | - | - |
| НК455524 | - | 45 | 55 | 24 | - | - |
| Серия ширин 7, серия диаметров 1. | ||||||
| НК091314 | - | 9 | 13 | 14 | - | - |
| НК101414 | - | 10 | 14 | 14 | - | - |
| НК121614 | - | 12 | 16 | 14 | - | - |
| НК142020 | - | 14 | 20 | 20 | - | - |
| НК152120 | - | 15 | 21 | 20 | - | - |
| НК162220 | - | 16 | 22 | 20 | - | - |
| НК172320 | - | 17 | 23 | 20 | - | - |
| НК182420 | - | 18 | 24 | 20 | - | - |
| НК202620 | HN2020 | 20 | 26 | 20 | 1,2 | 0,030 |
| НК222820 | - | 22 | 28 | 20 | - | - |
| НК253224 | - | 25 | 32 | 24 | - | - |
| НК283524 | - | 28 | 35 | 24 | - | - |
| НК303724 | - | 30 | 37 | 24 | - | - |
| НК323924 | - | 32 | 39 | 24 | - | - |
| НК354224 | - | 35 | 42 | 24 | - | - |
| НК384524 | - | 38 | 45 | 24 | - | - |
| НК404724 | - | 40 | 47 | 24 | - | - |
| НК424924 | - | 42 | 49 | 24 | - | - |
| НК455224 | - | 45 | 52 | 24 | - | - |
| НК505828 | - | 50 | 58 | 28 | - | - |
| НК556328 | - | 55 | 63 | 28 | - | - |
| НК606828 | - | 60 | 68 | 28 | - | - |
| НК657328 | - | 65 | 73 | 28 | - | - |
| НК707828 | - | 70 | 78 | 28 | - | - |
| Серия ширин 7, серия диаметров 2. | ||||||
| НК142224 | - | 14 | 22 | 24 | - | - |
| НК152324 | - | 15 | 23 | 24 | - | - |
| НК162424 | - | 16 | 24 | 24 | - | - |
| НК172524 | - | 17 | 25 | 24 | - | - |
| НК182624 | - | 18 | 26 | 24 | - | - |
| НК202824 | - | 20 | 28 | 24 | - | - |
| НК223024 | - | 22 | 30 | 24 | - | - |
| НК253528 | - | 25 | 35 | 28 | - | - |
| НК283828 | - | 28 | 38 | 28 | - | - |
| НК304028 | - | 30 | 40 | 28 | - | - |
| НК324228 | - | 32 | 42 | 28 | - | - |
| НК354528 | - | 35 | 45 | 28 | - | - |
| НК384828 | - | 38 | 48 | 28 | - | - |
| НК405028 | - | 40 | 50 | 28 | - | - |
| НК425228 | - | 42 | 52 | 28 | - | - |
| НК455528 | - | 45 | 55 | 28 | - | - |
| Серия ширин 8, серия диаметров 1. | ||||||
| НК253228 | - | 25 | 32 | 28 | - | - |
| НК283528 | - | 28 | 35 | 28 | - | - |
| НК303728 | - | 30 | 37 | 28 | - | - |
| НК323928 | - | 32 | 39 | 28 | - | - |
| НК354228 | - | 35 | 42 | 28 | - | - |
| НК384528 | - | 38 | 45 | 28 | - | - |
| НК404728 | - | 40 | 47 | 28 | - | - |
| НК424928 | - | 42 | 49 | 28 | - | - |
| НК455228 | - | 45 | 52 | 28 | - | - |
| НК505832 | - | 50 | 58 | 32 | - | - |
| НК556332 | - | 55 | 63 | 32 | - | - |
| НК606832 | - | 60 | 68 | 32 | - | - |
| НК657332 | - | 65 | 73 | 32 | - | - |
| НК707832 | - | 70 | 78 | 32 | - | - |
| Серия ширин 8, серия диаметров 2. | ||||||
| НК253532 | - | 25 | 35 | 32 | - | - |
| НК283832 | - | 28 | 38 | 32 | - | - |
| НК304032 | - | 30 | 40 | 32 | - | - |
| НК324232 | - | 32 | 42 | 32 | - | - |
| НК354532 | - | 35 | 45 | 32 | - | - |
| НК384832 | - | 38 | 48 | 32 | - | - |
| НК405032 | - | 40 | 50 | 32 | - | - |
| НК425232 | - | 42 | 52 | 32 | - | - |
| НК455532 | - | 45 | 55 | 32 | - | - |
| Серия ширин 9, серия диаметров 1. | ||||||
| НК253232 | - | 25 | 32 | 32 | - | - |
| НК283532 | - | 28 | 35 | 32 | - | - |
| НК303732 | - | 30 | 37 | 32 | - | - |
| НК323932 | - | 32 | 39 | 32 | - | - |
| НК354232 | - | 35 | 42 | 32 | - | - |
| НК384532 | - | 38 | 45 | 32 | - | - |
| НК404732 | - | 40 | 47 | 32 | - | - |
| НК424932 | - | 42 | 49 | 32 | - | - |
| НК455232 | - | 45 | 52 | 32 | - | - |
| НК505836 | - | 50 | 58 | 36 | - | - |
| НК556336 | - | 55 | 63 | 36 | - | - |
| НК606836 | - | 60 | 68 | 36 | - | - |
| НК657336 | - | 65 | 73 | 36 | - | - |
| НК707836 | - | 70 | 78 | 36 | - | - |
Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
Ваше местоположение :
carrie9206
