Подшипники шариковые радиальные однорядные с двухсторонним уплотнением

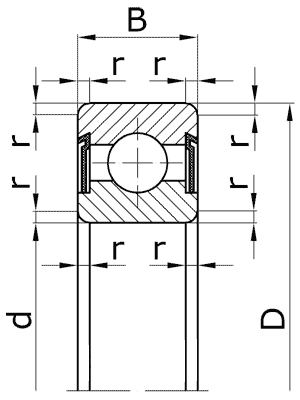

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Особолегкая серия диаметров 1, нормальная серия ширин 0.
180017	607 2RS	7	19	6	0,5	0,010
180018	608 2RS	8	22	7	0,5	0,015
180019	609 2RS	9	24	7	0,5	0,018
180100	6000 2RS	10	26	8	0,5	0,020
180101	6001 2RS	12	28	8	0,5	0,022
180102	6002 2RS	15	32	9	0,5	0,031
180103	6003 2RS	17	35	10	0,5	0,040
180104	6004 2RS	20	42	12	1,0	0,070
180105	6005 2RS	25	47	12	1,0	0,081
180106	6006 2RS	30	55	13	1,5	0,119
180107	6007 2RS	35	62	14	1,5	0,159
180108	6008 2RS	40	68	15	1,5	0,195
180109	6009 2RS	45	75	16	1,5	0,249
180110	6010 2RS	50	80	16	1,5	0,264
180111	6011 2RS	55	90	18	2,0	0,390
180112	6012 2RS	60	95	18	2,0	0,420
180113	6013 2RS	65	100	18	2,0	0,440
180114	6014 2RS	70	110	20	2,0	0,618
180115	6015 2RS	75	115	20	2,0	0,640
180116	6016 2RS	80	125	22	2,0	0,860
180117	6017 2RS	85	130	22	2,0	0,890
180118	6018 2RS	90	140	24	2,5	1,16
180120	6020 2RS	100	150	24	2,5	1,25
180122	6022 2RS	110	170	28	3,0	2,20
180124	6024 2RS	120	180	28	3,0	2,39
Легкая серия диаметров 2, узкая серия ширин 0.
180023	623 2RS	3	10	4	0,3	0,002
180024	624 2RS	4	13	5	0,4	0,004
180025	625 2RS	5	16	5	0,5	0,006
180026	626 2RS	6	19	6	0,5	0,010
180027	627 2RS	7	22	7	0,5	0,012
180028	628 2RS	8	24	8	0,5	0,019
180029	629 2RS	9	26	8	1,0	0,020
180200	6200 2RS	10	30	9	1,0	0,032
180201	6201 2RS	12	32	10	1,0	0,037
180202	6202 2RS	15	35	11	1,0	0,045
180203	6203 2RS	17	40	12	1,0	0,065
180204	6204 2RS	20	47	14	1,5	0,107
180205	6205 2RS	25	52	15	1,5	0,128
180206	6206 2RS	30	62	16	1,5	0,201
180207	6207 2RS	35	72	17	2,0	0,290
180208	6208 2RS	40	80	18	2,0	0,367
180209	6209 2RS	45	85	19	2,0	0,410
180210	6210 2RS	50	90	20	2,0	0,464
180211	6211 2RS	55	100	21	2,5	0,611
180212	6212 2RS	60	110	22	2,5	0,787
180213	6213 2RS	65	120	23	2,5	0,995
180214	6214 2RS	70	125	24	2,5	1,09
180215	6215 2RS	75	130	25	2,5	1,19
180216	6216 2RS	80	140	26	3,0	1,41
180217	6217 2RS	85	150	28	3,0	1,79
180218	6218 2RS	90	160	30	3,0	2,16
180220	6220 2RS	100	180	34	3,5	3,16
180222	-	110	200	38	3,5	4,52
180224	-	120	215	40	3,5	5,22
180226	-	130	230	40	4,0	5,85
180228	-	140	250	42	4,0	7,50
Средняя серия диаметров 3, узкая серия ширин 0.
180034	634 2RS	4	16	5	0,5	0,005
180035	635 2RS	5	19	6	0,5	0,009
180300	6300 2RS	10	35	11	1,0	0,053
180301	6301 2RS	12	37	12	1,5	0,060
180302	6302 2RS	15	42	13	1,5	0,082
180303	6303 2RS	17	47	14	1,5	0,116
180304	6304 2RS	20	52	15	2,0	0,144
180305	6305 2RS	25	62	17	2,0	0,232
180306	6306 2RS	30	72	19	2,0	0,350
180307	6307 2RS	35	80	21	2,5	0,460
180308	6308 2RS	40	90	23	2,5	0,635
180309	6309 2RS	45	100	25	2,5	0,833
180310	63102RS	50	110	27	3,0	1,075
180311	6311 2RS	55	120	29	3,0	1,38
180312	6312 2RS	60	130	31	3,5	1,72
180313	6313 2RS	65	140	33	3,5	2,10
180314	6314 2RS	70	150	35	3,5	2,53
180315	6315 2RS	75	160	37	3,5	3,03
180316	6316 2RS	80	170	39	3,5	3,62
180317	6317 2RS	85	180	41	4,0	4,26
180318	6318 2RS	90	190	43	4,0	4,94
180320	-	100	215	47	4,0	7,01
Серия диаметров 5, серия ширин 0.
180500	62200 2RS	10	30	14	1,0	0,05
180501	62201 2RS	12	32	14	1,0	0,05
180502	62202 2 RS	15	35	14	1,0	0,05
180503	62203 2RS	17	40	16	1,0	0,08
180504	62204 2RS	20	47	18	1,5	0,14
180505	62205 2RS	25	52	18	1,5	0,15
180506	62206 2RS	30	62	20	1,5	0,30
180507	62207 2RS	35	72	23	2,0	0,39
180508	62208 2RS	40	80	23	2,0	0,45
180509	62209 2RS	45	85	23	2,0	0,51
180510	62210 2RS	50	90	23	2,0	0,54
180511	62211 2RS	55	100	25	2,5	0,70
180512	62212 2RS	60	110	28	2,5	0,87
180513	62213 2RS	65	120	31	2,5	1,10
180514	62214 2RS	70	125	31	2,5	1,21
Серия диаметров 6, серия ширин 0.
180600	62300 2RS	10	35	17	1,0	0,08
180601	62301 2RS	12	37	17	1,5	0,09
180602	62302 2RS	15	42	17	1,5	0,11
180603	62303 2RS	17	47	19	1,5	0,15
180604	62304 2RS	20	52	21	2,0	0,21
180605	62305 2RS	25	62	24	2,0	0,24
180606	62306 2RS	30	72	27	2,0	0,42
180607	62307 2RS	35	80	31	2,5	0,53
180608	62308 2RS	40	90	33	2,5	0,85
180609	62309 2RS	45	100	36	2,5	1,10
180610	62310 2RS	50	110	40	3,0	1,26
180611	-	55	120	43	3,0	1,50
180612	-	60	130	46	3,5	1,94
180613	-	65	140	48	3,5	2,35
180614	-	70	150	51	3,5	2,75
Серия диаметров 2, серия ширин 3.
3180202	-	15	35	15,9	1,0	0,06
3180203	-	17	40	17,5	1,0	0,09
3180204	-	20	47	20,6	1,5	0,17
3180205	-	25	52	20,6	1,5	0,21
3180206	-	30	62	23,8	1,5	0,32
3180207	-	35	72	27	2,0	0,47
3180208	-	40	80	30,2	2,0	0,60
3180209	-	45	85	30,2	2,0	0,65

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм³.
