Подшипники шариковые радиальные сферические двухрядные с закрепительной втулкой--подшипник

Подшипники шариковые радиальные сферические двухрядные с закрепительной втулкой

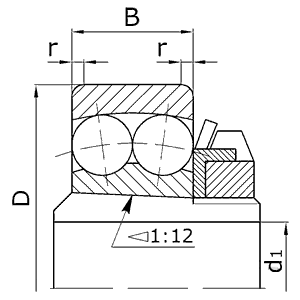

d₁ - номинальный диаметр отверстия закрепительной втулки;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d₁	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 2.
11204	1205K+H205	20	52	15	1,5	0,21
11205	1206K+H206	25	62	16	1,5	0,32
11206	1207K+H207	30	72	17	2	0,44
11207	1208K+H208	35	80	18	2	0,59
11208	1209K+H209	40	85	19	2	0,69
11209	1210K+H210	45	90	20	2	0,79
11210	1211K+H211	50	100	21	2,5	1,00
11211	1212K+H212	55	110	22	2,5	1,25
11212	1213K+H213	60	120	23	2,5	1,55
11213	1215K+H215	65	130	25	2,5	2,05
11214	1216K+H216	70	140	26	3	2,50
11215	1217K+H217	75	150	28	3	3,05
11216	1218K+H218	80	160	30	3	3,65
11218	1220K+H220	90	180	34	3,5	5,15
11220	1222K+H222	100	200	38	3,5	7,00
11222	1224K+H3024	110	215	42	3,5	8,60
Серия ширин 0, серия диаметров 3.
11304	1305K+H305	20	62	17	2	0,33
11305	1306K+H306	25	72	19	2	0,49
11306	1307K+H307	30	80	21	2,5	0,64
11307	1308K+H308	35	90	23	2,5	0,89
11308	1309K+H309	40	100	25	2,5	1,20
11309	1310K+H310	45	110	27	3	1,50
11310	1311K+H311	50	120	29	3	1,90
11311	1312K+H312	55	130	31	3,5	2,30
11312	1313K+H313	60	140	33	3,5	2,85
11313	1315K+H315	65	160	37	3,5	4,35
11314	1316K+H316	70	170	39	3,5	5,15
11315	1317K+H317	75	180	41	4	6,10
11316	1318K+H318	80	190	43	4	7,05
11317	1319K+H319	85	200	45	4	8,26
11318	1320K+H320	90	215	47	4	9,90
11320	1322K+H322	100	240	50	4	14,0
Серия ширин 0, серия диаметров 5.
11504	2205K+H305	20	52	18	1,5	0,25
11505	2206K+H306	25	62	20	1,5	0,36
11506	2207K+H307	30	72	23	2	0,54
11507	2208K+H308	35	80	23	2	0,68
11508	2209K+H309	40	85	23	2	0,78
11509	2210K+H310	45	90	23	2	0,88
11510	2211K+H311	50	100	25	2,5	1,15
11511	2212K+H312	55	110	28	2,5	1,45
11512	2213K+H313	60	120	31	2,5	1,90
11513	2215K+H315	65	130	31	2,5	2,40
11514	2216K+H316	70	140	33	3	3,00
11515	2217K+H317	75	150	36	3	3,65
11516	2218K+H318	80	160	40	3	4,70
11518	2220K+H320	90	180	46	3,5	6,55
11520	2222K+H322	100	200	53	3,5	9,10
Серия ширин 0, серия диаметров 6.
11605	2306K+H2306	25	72	27	2	0,62
11606	2307K+H2307	30	80	31	2,5	0,82
11607	2308K+H2308	35	90	33	2,5	1,15
11608	2309K+H2309	40	100	36	2,5	1,50
11609	2310K+H2310	45	110	40	3	1,95
11610	2311K+H2311	50	120	43	3	2,45
11611	2312K+H2312	55	130	46	3,5	3,00
11612	2313K+H2313	60	140	48	3,5	3,70
11613	2315K+H2315	65	160	55	3,5	5,65
11614	2316K+H2316	70	170	58	3,5	7,25
11615	2317K+H2317	75	180	60	4	8,35
11616	2318K+H2318	80	190	64	4	10,0
11618	2320K+H2320	90	215	73	4	15,3

Масса подшипников рассчитана при плотности стали 7,85 кг/дм³.
