Подшипники шариковые радиальные однорядные с канавкой на наружном кольце и с одной защитной шайбой

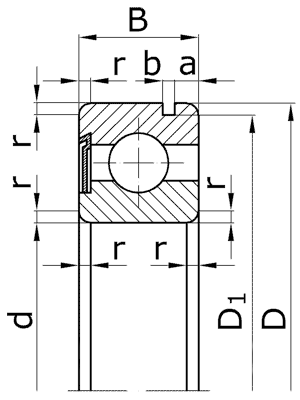

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

D1- диаметр канавки под упорное пружинное кольцо;

a - расстояние от торца наружного кольца до ближнего края канавки под упорное пружинное кольцо;

b - ширина канавки под упорное пружинное кольцо.

Основные размеры подшипников
Обозначение		Размеры, мм							Масса, кг
по ГОСТу	международное	d	D	B	r	D₁	a	b	Масса, кг
Особолегкая серия диаметров 1, нормальная серия ширин 0.
150100	6000 ZN	10	26	8	0,5	24,8	1,3	0,9	0,018
150101	6001 ZN	12	28	8	0,5	26,7	1,3	0,9	0,021
150102	6002 ZN	15	32	9	0,5	30,15	2,06	1,35	0,029
150103	6003 ZN	17	35	10	0,5	33,17	2,06	1,35	0,038
150104	6004 ZN	20	42	12	1,0	39,75	2,06	1,35	0,068
150105	6005 ZN	25	47	12	1,0	39,75	2,06	1,35	0,077
150106	6006 ZN	30	55	13	1,5	52,6	2,08	1,35	0,117
150107	6007 ZN	35	62	14	1,5	59,61	2,08	1,9	0,151
150108	6008 ZN	40	68	15	1,5	64,82	2,49	1,9	0,187
150109	6009 ZN	45	75	16	1,5	72,83	2,49	1,9	0,235
150110	6010 ZN	50	80	16	1,5	76,81	2,49	1,9	0,254
150111	6011 ZN	55	90	18	2,0	86,79	2,87	2,7	0,372
150112	6012 ZN	60	95	18	2,0	91,82	2,87	2,7	0,396
150113	6013 ZN	65	100	18	2,0	96,80	2,87	2,7	0,417
150114	6014 ZN	70	110	20	2,0	106,81	2,87	2,7	0,572
150115	6015 ZN	75	115	20	2,0	111,81	2,87	2,7	0,598
150116	6016 ZN	80	125	22	2,0	120,22	2,87	3,1	0,795
Легкая серия диаметров 2, узкая серия ширин 0.
150200	6200 ZN	10	30	9	1,0	28,2	2,05	1,3	0,032
150201	6201 ZN	12	32	10	1,0	30,15	2,05	1,3	0,036
150202	6202 ZN	15	35	11	1,0	33,2	2,05	1,3	0,045
150203	6203 ZN	17	40	12	1,0	38,1	2,05	1,3	0,072
150204	6204 ZN	20	47	14	1,5	44,6	2,45	1,3	0,106
150205	6205 ZN	25	52	15	1,5	49,7	2,45	1,3	0,127
150206	6206 ZN	30	62	16	1,5	59,6	3,25	1,5	0,197
150207	6207 ZN	35	72	17	2,0	68,8	3,25	1,9	0,279
150208	6208 ZN	40	80	18	2,0	76,8	3,25	1,9	0,343
150209	6209 ZN	45	85	19	2,0	81,1	3,25	1,9	0,396
150210	6210 ZN	50	90	20	2,0	86,8	3,25	2,7	0,451
150211	6211 ZN	55	100	21	2,5	96,8	3,25	2,7	0,587
150212	6212 ZN	60	110	22	2,5	106,8	3,28	2,7	0,760
150213	6213 ZN	65	120	23	2,5	115,2	4,05	3,1	0,976
150214	6214 ZN	70	125	24	2,5	120,2	4,05	3,1	1,043
150215	6215 ZN	75	130	25	2,5	125,4	4,05	3,1	1,157
150216	6216 ZN	80	140	26	3,0	135,2	4,9	3,1	1,377
150217	6217 ZN	85	150	28	3,0	145,2	4,9	3,1	1,772
150218	6218 ZN	90	160	30	3,0	155,2	4,9	3,1	2,125
150219	6219 ZN	95	170	32	3,5	163,6	5,69	3,5	2,551
150220	6220 ZN	100	180	34	3,5	173,6	5,69	3,5	3,04
150222	6222 ZN	110	200	38	3,5	193,6	5,69	3,5	4,28
150226	6226 ZN	130	230	40	4,0	222	6,5	4,5	6,02
150228	6228 ZN	140	250	42	4,0	242	6,5	4,5	7,23
Средняя серия диаметров 3, узкая серия ширин 0.
150300	6300 ZN	10	35	11	1,0	33,2	2,05	1,3	0,053
150301	6301 ZN	12	37	12	1,5	34,7	2,05	1,3	0,059
150302	6302 ZN	15	42	13	1,5	39,7	2,05	1,3	0,082
150303	6303 ZN	17	47	14	1,5	44,6	2,45	1,3	0,113
150304	6304 ZN	20	52	15	2,0	49,7	2,45	1,3	0,143
150305	6305 ZN	25	62	17	2,0	59,6	3,25	1,9	0,227
150306	6306 ZN	30	72	19	2,0	68,8	3,25	1,9	0,326
150307	6307 ZN	35	80	21	2,5	76,8	3,25	1,9	0,441
150308	6308 ZN	40	90	23	2,5	86,8	3,25	2,7	0,616
150309	6309 ZN	45	100	25	2,5	96,8	3,25	2,7	0,818
150310	6310 ZN	50	110	27	3,0	106,8	3,25	2,7	1,051
150311	6311 ZN	55	120	29	3,0	115,2	4,05	3,1	1,354
150312	6312 ZN	60	130	31	3,5	125,2	4,05	3,1	1,694
150313	6313 ZN	65	140	33	3,5	135,2	4,9	3,1	2,073
150314	6314 ZN	70	150	35	3,5	145,2	4,9	3,1	2,513
150315	6315 ZN	75	160	37	3,5	155,2	4,9	3,1	3,026
150316	6316 ZN	80	170	39	3,5	163,6	5,7	3,5	3,586
150317	6317 ZN	85	180	41	4,0	173,6	5,7	3,5	4,141
150318	6318 ZN	90	190	43	4,0	183,6	5,7	3,5	4,869
150319	6319 ZN	95	200	45	4,0	193,6	5,7	3,5	5,628
Тяжелая серия диаметров 4, узкая серия ширин 0.
150406	6406 ZN	30	90	23	2,5	86,8	3,25	2,7	0,716
150407	6407 ZN	35	100	25	2,5	96,8	3,25	2,7	0,944
150408	6408 ZN	40	110	27	3,0	106,8	3,25	2,7	1,216
150409	6409 ZN	45	120	29	3,0	115,2	4,05	3,1	1,52
150410	6410 ZN	50	130	31	3,5	125,2	4,05	3,1	1,87
150411	6411 ZN	55	140	33	3,5	135,2	4,9	3,1	2,26
150412	6412 ZN	60	150	35	3,5	145,2	4,9	3,1	2,73
150414	6414 ZN	70	180	42	4,0	173,6	5,7	3,5	4,80
150415	6415 ZN	75	190	45	4,0	183,6	5,7	3,8	5,68

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм³.
