Подшипники роликовые радиальные многорядные с короткими цилиндрическими роликами без бортов на внутреннем кольце с плоскими упорными кольцами на наружном кольце--подшипник

Подшипники роликовые радиальные многорядные с короткими цилиндрическими роликами без бортов на внутреннем кольце с плоскими упорными кольцами на наружном кольце

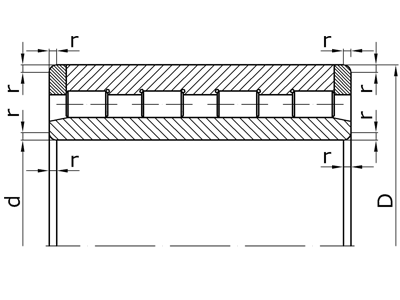

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 6, серия диаметров 1.
6452112	-	60	95	63	2,0	-
6452113	-	65	100	63	2,0	-
6452114	-	70	110	71	2,0	-
6452115	-	75	115	71	2,0	-
6452116	-	80	125	80	2,0	3,9
6452117	-	85	130	80	2,0	4,1
6452118	-	90	140	90	2,5	5,5
6452119	-	95	145	90	2,5	5,7
6452120	-	100	150	90	2,5	6,0
6452121	-	105	160	100	3,0	7,7
6452122	-	110	170	109	3,0	9,8
6452124	-	120	180	109	3,0	10,4
6452126	-	130	200	125	3,0	15,3
6452128	-	140	210	125	3,0	16,5
6452130	-	150	225	136	3,5	20,2
6452132	-	160	240	145	3,5	24,4
6452134	-	170	260	160	3,5	33,0
6452136	-	180	280	180	3,5	43,9
6452138	-	190	290	180	3,5	45,6
6452140	-	200	310	200	3,5	60,7
6452144	-	220	340	218	4,0	78,5
6452148	-	240	360	218	4,0	83,0
6452152	-	260	400	250	5,0	123
6452156	-	280	420	250	5,0	131
6452160	-	300	460	290	5,0	188
6452164	-	320	480	290	5,0	199
6452168	-	340	520	325	6,0	268
6452172	-	360	540	325	6,0	280
6452176	-	380	560	325	6,0	332
6452180	-	400	600	355	6,0	377
6452184	-	420	620	355	6,0	392
6452188	-	440	650	375	8,0	455
6452192	-	460	680	400	8,0	530
6452196	-	480	700	400	8,0	550
64521/500	-	500	720	400	8,0	570
64521/530	-	530	780	450	8,0	782
64521/560	-	560	820	462	8,0	880
64521/600	-	600	870	488	8,0	914
64521/630	-	630	920	515	10,0	1250
64521/670	-	670	980	560	10,0	1550
64521/710	-	710	1030	580	10,0	1750
64521/750	-	750	1090	615	10,0	2090
Серия ширин 6, серия диаметров 9.
6452904	-	20	37	30	0,6	0,14
6452905	-	25	42	30	0,6	0,16
6452906	-	30	47	30	0,6	0,19
6452907	-	35	55	36	1,0	0,31
6452908	-	40	62	40	1,0	0,42
6452909	-	45	68	40	1,0	0,50
6452910	-	50	72	40	1,0	0,58
6452911	-	55	80	45	1,5	0,82
6452912	-	60	85	45	1,5	0,89
6452913	-	65	90	45	1,5	0,95
6452914	-	70	100	54	1,5	1,50
6452915	-	75	105	54	1,5	1,61
6452916	-	80	110	54	1,5	1,68
6452917	-	85	120	63	2,0	2,48
6452918	-	90	125	63	2,0	2,58
6452919	-	95	130	63	2,0	2,70
6452920	-	100	140	71	2,0	3,74
6452921	-	105	145	71	2,0	3,90
6452922	-	110	150	71	2,0	4,00
6452924	-	120	165	80	2,0	6,40
6452926	-	130	180	90	2,5	7,60
6452928	-	140	190	90	2,5	8,60
6452930	-	150	210	109	3,0	12,9
6452932	-	160	220	109	3,0	13,4
6452934	-	170	230	109	3,0	14,4
6452936	-	180	250	125	3,0	20,8
6452938	-	190	260	125	3,0	21,5
6452940	-	200	280	145	3,5	30,6
6452944	-	220	300	145	3,5	34,0
6452948	-	240	320	145	3,5	37,0
6452952	-	260	360	180	3,5	65,0
6452956	-	280	380	180	3,5	70,0
6452960	-	300	420	218	4,0	110
6452964	-	320	440	218	4,0	120

Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.
