Подшипники упорные с цилиндрическими роликами одинарные однорядные

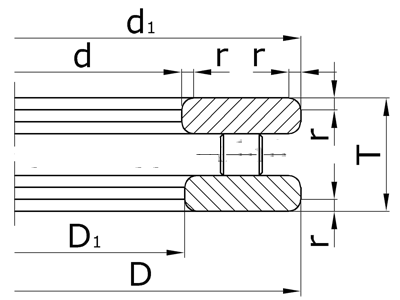

d - номинальный диаметр отверстия тугого кольца;

D - номинальный наружный диаметр свободного кольца;

d₁ - номинальный наружный диаметр тугого кольца;

D₁ - номинальный диаметр отверстия свободного кольца;

T - номинальная высота подшипника;

r - номинальная координата монтажной фаски;

Основные размеры подшипников
Обозначение		Размеры, мм						Масса, кг
по ГОСТу	международное	d	D	d1	D1	T	r	Масса, кг
Серия ширин 0, серия диаметров 1.
9102	81102	15	28	28	16	9	0,5	0,024
9103	81103	17	30	30	18	9	0,5	0,027
9104	81104	20	35	35	21	10	0,5	0,037
9105	81105	25	42	42	26	11	1,0	0,053
9106	81106	30	47	47	32	11	1,0	0,057
9107	81107	35	52	52	37	12	1,0	0,073
9108	81108	40	60	60	42	13	1,0	0,11
9109	81109	45	65	65	47	14	1,0	0,13
9110	81110	50	70	70	52	14	1,0	0,14
9111	81111	55	78	78	57	16	1,0	0,22
9112	81112	60	85	85	62	17	1,5	0,27
9113	81113	65	90	90	67	18	1,5	0,31
9114	81114	70	95	95	72	18	1,5	0,33
9115	81115	75	100	100	77	19	1,5	0,38
9116	81116	80	105	105	82	19	1,5	0,40
9117	81117	85	110	110	87	19	1,5	0,42
9118	81118	90	120	120	92	22	1,5	0,64
9120	81120	100	135	135	102	25	1,5	1,00
9122	-	110	145	145	112	25	1,5	1,10
9124	-	120	155	155	122	25	1,5	1,15
9126	-	130	170	170	132	30	1,5	1,70
9128	-	140	180	178	142	31	1,5	1,95
9130	-	150	190	188	152	31	1,5	2,05
9132	-	160	200	198	162	31	1,5	2,20
9134	-	170	215	213	172	34	2,0	2,95
9136	-	180	225	222	183	34	2,0	3,05
9138	-	190	240	237	193	37	2,0	3,85
9140	-	200	250	247	203	37	2,0	4,00
9144	-	220	270	267	223	37	2,0	4,50
9148	-	240	300	297	243	45	2,5	7,25
9152	-	260	320	317	263	45	2,5	7,85
9156	-	280	350	347	283	53	2,5	10,5
9160	-	300	380	376	304	62	3,0	16,5
9164	-	320	400	396	324	63	3,0	18,0
9168	-	340	420	416	344	64	3,0	19,5
9172	-	360	440	436	364	65	3,0	19,5
9176	-	380	460	456	384	65	3,0	22,0
9180	-	400	480	476	404	65	3,0	23,0
9184	-	420	500	495	424	65	3,0	24,0
9188	-	440	540	535	444	80	3,5	39,5
9192	-	460	560	555	464	80	3,5	41,0
9196	-	480	580	575	484	80	3,5	43,0
91/500	-	500	600	595	504	80	3,5	44,0
91/530	-	530	640	635	534	85	4,0	55,5
91/560	-	560	670	665	564	85	4,0	58,0
91/600	-	600	710	705	604	85	4,0	62,0
Серия ширин 0, серия диаметров 2.
9206	81206	30	52	52	32	16	1,0	0,12
9207	81207	35	62	62	37	18	1,5	0,20
9208	81208	40	68	68	42	19	1,5	0,25
9209	81209	45	73	73	47	20	1,5	0,30
9210	81210	50	78	78	52	22	1,5	0,36
9211	81211	55	90	90	57	25	1,5	0,57
9212	81212	60	95	95	62	26	1,5	0,64
9213	81213	65	100	100	67	27	1,5	0,72
9214	81214	70	105	105	72	27	1,5	0,77
9215	81215	75	110	110	77	27	1,5	0,81
9216	81216	80	115	115	82	28	1,5	0,90
9217	81217	85	125	125	88	31	1,5	1,30
9218	81218	90	135	135	93	35	2,0	1,75
9220	-	100	150	150	103	38	2,0	2,20
9222	-	110	160	160	113	38	2,0	2,45
9224	-	120	170	170	123	39	2,0	2,70
9226	-	130	190	187	133	45	2,5	4,20
9228	-	140	200	197	143	46	2,5	4,55
9230	-	150	215	212	153	50	2,5	5,90
9232	-	160	225	222	163	51	2,5	6,20
9234	-	170	240	237	173	55	2,5	7,70
9236	-	180	250	247	183	56	2,5	8,25
9238	-	190	270	267	194	62	3,0	10,5
9240	-	200	280	277	204	62	3,0	12,0
9244	-	220	300	297	224	63	3,0	13,0
9248	-	240	340	335	244	78	3,5	22,0
9252	-	260	360	355	264	79	3,5	24,0
9256	-	280	380	375	284	80	3,5	26,0
9260	-	300	420	415	304	95	4,0	40,5
9264	-	320	440	435	325	95	4,0	42,5
9268	-	340	460	455	345	96	4,0	47,0
9272	-	360	500	495	365
