Подшипники шарнирные без наружного кольца с отверстиями и канавками для смазки на внутреннем кольце

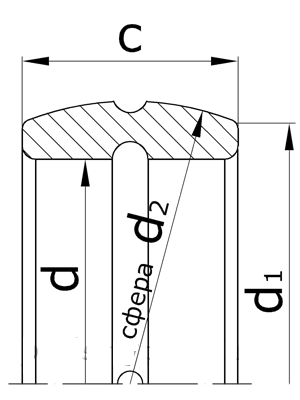

d - номинальный диаметр отверстия внутреннего кольца;

d1 - диаметр пересечения сферы с торцом кольца подшипника;

d2 - диаметр сфер колец подшипника;

c - ширина внутреннего кольца подшипника.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d d1 d2 c
Серия Е.
ШС4ВК - 4 6 8 5 -
ШС5ВК - 5 8 10 6 -
ШС6ВК - 6 8 10 6 -
ЕШС8ВК - 8 10 13 8 -
ЕШС10ВК - 10 13 16 9 -
ШС12ВК - 12 15 18 10 -
ЕШС15ВК - 15 18 22 12 -
ЕШС17ВК - 17 20 25 14 -
ШС20ВК - 20 24 29 16 -
ШС25ВК - 25 29 35 20 -
ШС30ВК - 30 33 40 22 -
ЕШС35ВК - 35 39 47 25 -
ШС40ВК - 40 45 53 28 -
ЕШС45ВК - 45 50 60 32 -
ШС50ВК - 50 55 66 35 -
ШС55ВК - 55 62 74 40 -
ЕШС60ВК - 60 66 80 44 -
ШС70ВК - 70 77 92 49 -
ШС80ВК - 80 88 105 55 -
ШС90ВК - 90 98 115 60 -
ШС100ВК - 100 109 130 70 -
ШС110ВК - 110 120 140 70 -
ШС120ВК - 120 130 160 85 -
ШС140ВК - 140 150 180 90 -
ШС160ВК - 160 170 200 105 -
ШС180ВК - 180 192 225 105 -
ШС200ВК - 200 212 250 130 -
ШС220ВК - 220 238 275 135 -
ШС240ВК - 240 265 300 140 -
ШС260ВК - 260 285 325 150 -
ШС280ВК - 280 310 350 155 -
ШС300ВК - 300 330 375 165 -
Серия 7.
ШС8ВК - 8 10 13 8 -
ШС10ВК - 10 13 16 9 -
ШС15ВК - 15 18 23 12 -
ШС17ВК - 17 22 26 14 -
ШС35ВК - 35 39 47 26 -
ШС45ВК - 45 50 60 32 -
ШС60ВК - 60 66 80 44 -
Серия 2.
2ШС10ВК - 10 16 22 14 -
2ШС12ВК - 12 17 24 16 -
2ШС15ВК - 15 20 27 18 -
2ШС17ВК - 17 22 31 21 -
2ШС20ВК - 20 23 35 26 -
2ШС25ВК - 25 28 40 28 -
