Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=26º--подшипник

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу разноименными торцами, угол контакта α=26º

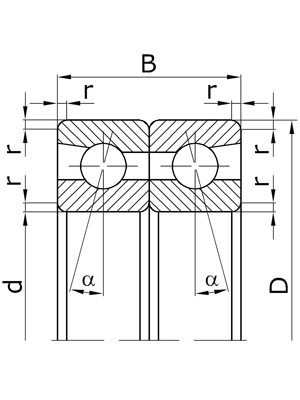

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
446100	-	10	26	16	0,5	0,040
446101	-	12	28	16	0,5	0,050
446102	-	15	32	18	0,5	0,060
446103	-	17	35	20	0,5	0,080
446104	-	20	42	24	1,0	0,140
446105	-	25	47	24	1,0	0,160
446106	-	30	55	26	1,5	0,240
446107	-	35	62	28	1,5	0,320
446108	-	40	68	30	1,5	0,390
446109	-	45	75	32	1,5	0,500
446110	-	50	80	32	1,5	0,540
446111	-	55	90	36	2,0	0,790
446112	-	60	95	36	2,0	0,840
446113	-	65	100	36	2,0	0,900
446114	-	70	110	40	2,0	1,240
446115	-	75	115	40	2,0	1,310
446116	-	80	125	44	2,0	1,750
446117	-	85	130	44	2,0	1,830
446118	-	90	140	48	2,5	2,380
446120	-	100	150	48	2,5	2,580
446122	-	110	170	56	3,0	4,040
446124	-	120	180	56	3,0	4,340
446126	-	130	200	66	3,0	6,560
446128	-	140	210	66	3,0	6,960
446130	-	150	225	70	3,5	8,440
446132	-	160	240	76	3,5	10,38
446134	-	170	260	84	3,5	13,92
446136	-	180	280	92	3,5	18,18
446138	-	190	290	92	3,5	19,62
446140	-	200	310	102	3,5	24,60
Серия ширин 0, серия диаметров 2.
446201	-	12	32	20	1,0	0,080
446202	-	15	35	22	1,0	0,100
446203	-	17	40	24	1,0	0,140
446204	-	20	47	28	1,5	0,220
446205	-	25	52	30	1,5	0,270
446206	-	30	62	32	1,5	0,400
446207	-	35	72	34	2,0	0,560
446208	-	40	80	36	2,0	0,740
446209	-	45	85	38	2,0	0,850
446210	-	50	90	40	2,0	0,960
446211	-	55	100	42	2,5	1,260
446212	-	60	110	44	2,5	1,600
446213	-	65	120	46	2,5	2,000
446214	-	70	125	48	2,5	2,200
446215	-	75	130	50	2,5	2,950
446216	-	80	140	52	3,0	3,680
446217	-	85	150	56	3,0	4,420
446218	-	90	160	60	3,0	4,520
446220	-	100	180	68	3,5	6,640
446222	-	110	200	76	3,5	9,240
446224	-	120	215	80	3,5	10,96
446226	-	130	230	80	4,0	12,40
446228	-	140	250	84	4,0	15,50
446230	-	150	270	90	4,0	19,50
446232	-	160	290	96	4,0	30,80
446234	-	170	310	104	5,0	36,60
446236	-	180	320	104	5,0	40,80
446238	-	190	340	110	5,0	48,80
446240	-	200	360	116	5,0	58,00
446244	-	220	400	130	5,0	80,00
Серия ширин 0, серия диаметров 3.
446303	-	17	47	28	1,5	0,244
446304	-	20	52	30	2,0	0,318
446305	-	25	62	34	2,0	0,508
446306	-	30	72	38	2,0	0,766
446307	-	35	80	42	2,5	1,014
446308	-	40	90	46	2,5	1,390
446309	-	45	100	50	2,5	1,854
446310	-	50	110	54	3,0	2,400
446311	-	55	120	58	3,0	3,100
446312	-	60	130	62	3,5	3,880
446313	-	65	140	66	3,5	4,760
446314	-	70	150	70	3,5	5,780
446315	-	75	160	74	3,5	6,940
446316	-	80	170	78	3,5	8,240
446317	-	85	180	82	4,0	9,680
446318	-	90	190	86	4,0	11,30
446319	-	95	200	90	4,0	12,50
446320	-	100	215	94	4,0	16,08
446322	-	110	240	100	4,0	21,60
446324	-	120	260	110	4,0	27,40
446326	-	130	280	116	5,0	33,60
446328	-	140	300	124	5,0	40,80
446330	-	150	320	130	5,0	48,80
446336	-	180	380	150	5,0	-
446340	-	200	420	160	6,0	-

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
