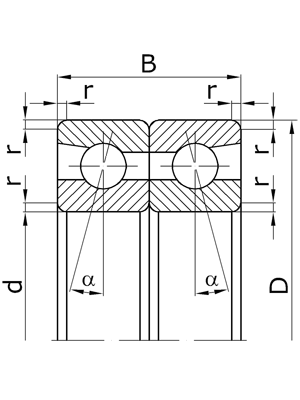

Подшипники шариковые радиально-упорные сдвоенные, внутренние кольца обращены друг к другу широкими торцами, угол контакта α=15º

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски;

α - угол контакта.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 1.
336100К	-	10	26	16	0,5	0,040
336101К	-	12	28	16	0,5	0,050
336102К	-	15	32	18	0,5	0,060
336103К	-	17	35	20	0,5	0,080
336104К	-	20	42	24	1,0	0,140
336105К	-	25	47	24	1,0	0,160
336106К	-	30	55	26	1,5	0,240
336107К	-	35	62	28	1,5	0,320
336108К	-	40	68	30	1,5	0,390
336109К	-	45	75	32	1,5	0,500
336110К	-	50	80	32	1,5	0,540
336111К	-	55	90	36	2,0	0,790
336112К	-	60	95	36	2,0	0,840
336113К	-	65	100	36	2,0	0,900
336114К	-	70	110	40	2,0	1,240
336115К	-	75	115	40	2,0	1,310
336116К	-	80	125	44	2,0	1,750
336117К	-	85	130	44	2,0	1,830
336118К	-	90	140	48	2,5	2,380
336120К	-	100	150	48	2,5	2,580
336122К	-	110	170	56	3,0	4,040
336124К	-	120	180	56	3,0	4,340
336126К	-	130	200	66	3,0	6,560
336128К	-	140	210	66	3,0	6,960
Серия ширин 0, серия диаметров 2.
336201К	-	12	32	20	1,0	0,080
336202К	-	15	35	22	1,0	0,100
336203К	-	17	40	24	1,0	0,140
336204К	-	20	47	28	1,5	0,220
336205К	-	25	52	30	1,5	0,270
336206К	-	30	62	32	1,5	0,400
336207К	-	35	72	34	2,0	0,560
336208К	-	40	80	36	2,0	0,740
336209К	-	45	85	38	2,0	0,850
336210К	-	50	90	40	2,0	0,960
336211К	-	55	100	42	2,5	1,260
336212К	-	60	110	44	2,5	1,600
336213К	-	65	120	46	2,5	2,000
336214К	-	70	125	48	2,5	2,200
336215К	-	75	130	50	2,5	2,950
336216К	-	80	140	52	3,0	3,680
336217К	-	85	150	56	3,0	4,420
336218К	-	90	160	60	3,0	4,520
336220К	-	100	180	68	3,5	6,640
336222К	-	110	200	76	3,5	9,240
336224К	-	120	215	80	3,5	10,96
336226К	-	130	230	80	4,0	12,40
336228К	-	140	250	84	4,0	15,50
336230К	-	150	270	90	4,0	19,50
336232К	-	160	290	96	4,0	30,80
336234К	-	170	310	104	5,0	36,60
336236К	-	180	320	104	5,0	40,80
336238К	-	190	340	110	5,0	48,80
336240К	-	200	360	116	5,0	58,00
336244К	-	220	400	130	5,0	80,00

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
