Закрепительные втулки для подшипников с диаметром отверстия свыше 200мм.

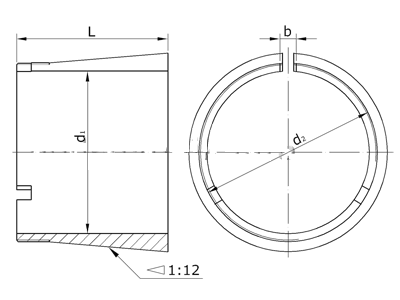

d1 - номинальный диаметр отверстия закрепительной втулки; d2 - наружный диаметр резьбы закрепительной втулки; L - длина закрепительной втулки; b - ширина паза закрепительной втулки.

Основные размеры втулок

Обозначение	Размеры, мм				Масса, кг
	d2	d1	L	b
Втулки для подшипников серии диаметров 3(6), серии ширин 0.
H2344X	Tr220×4	200	186	20	16,7
H2348X	Tr240×4	220	199	20	19,7
H2352X	Tr260×4	240	211	24	24,2
H2356X	Tr280×4	260	224	24	27,8
Втулки для подшипников серии диаметров 1, серии ширин 3.
H3044	Tr220×4	200	128	20	10,3
H3048	Tr240×4	220	133	20	13,2
H3052	Tr260×4	240	147	20	15,3
H3056	Tr280×4	260	152	24	17,7
H3060	Tr300×4	280	168	24	22,8
H3064	Tr320×5	300	171	24	24,6
H3068	Tr340×5	320	187	24	28,7
H3072	Tr360×5	340	188	28	30,5
H3076	Tr380×5	360	193	28	35,8
H3080	Tr400×5	380	210	28	41,3
H3084	Tr420×5	400	212	32	43,7
H3088	Tr440×5	410	228	32	65,2
H3092	Tr460×5	430	234	32	69,5
H3096	Tr480×5	450	237	36	73,3
H30/500	Tr500×5	470	247	36	81,8
H30/530	Tr530×6	500	265	40	100
H30/560	Tr560×6	530	282	40	110
H30/600	Tr600×6	560	289	40	146
H30/630	Tr630×6	600	301	45	166
H30/670	Tr670×6	630	324	45	191
H30/710	Tr710×7	670	342	50	223
Втулки для подшипников серии диаметров 7, серии ширин 3.
H3144X	Tr220×4	200	161	20	14,7
H3148X	Tr240×4	220	172	20	17,3
H3152X	Tr260×4	240	190	24	22,0
H3156X	Tr280×4	260	195	24	24,5
H3160	Tr300×4	280	208	24	30,2
H3164	Tr320×5	300	226	24	34,9
H3168	Tr340×5	320	254	28	49,5
H3172	Tr360×5	340	259	28	54,2
H3176	Tr380×5	360	264	32	61,7
H3180	Tr400×5	380	272	32	70,6
H3184	Tr420×5	400	304	32	84,2
H3188	Tr440×5	410	307	36	104
H3192	Tr460×5	430	326	36	116
H3196	Tr480×5	450	335	36	133
H31/500	Tr500×5	470	356	40	143
H31/530	Tr530×6	500	364	40	161
H31/560	Tr560×6	530	377	45	185
H31/600	Tr600×6	560	399	45	234
Втулки для подшипников серии диаметров 2, серии ширин 3.
H3260	Tr300×4	280	240	24	34,1
H3264	Tr320×5	300	258	24	39,3
H3268	Tr340×5	320	288	28	54,6
H3272	Tr360×5	340	299	28	60,6
H3276	Tr380×5	360	310	32	69,6
H3280	Tr400×5	380	328	32	81,0
H3284	Tr420×5	400	352	32	94,0
H3288	Tr440×5	410	361	36	118
H3292	Tr460×5	430	382	36	132
H3296	Tr480×5	450	397	36	152
H32/500	Tr500×5	470	428	40	166

Масса втулок приведена для комплекта (вместе со всеми деталями), при рассчете которой принималась плотность материала 7,85 кг/дм3.
