Подшипники шариковые радиальные однорядные с упорным бортом на наружном кольце и одной защитной шайбой

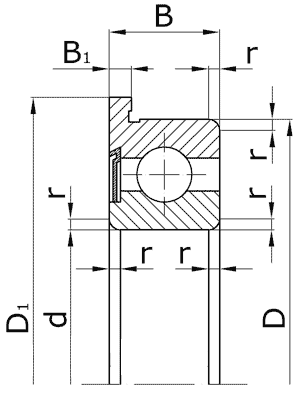

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный наружный диаметр наружного кольца;

D1- номинальный наружный диаметр упорного борта;

B - номинальная ширина подшипника;

B1- номинальная ширина упорного борта;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение	Размеры, мм						Масса, кг
Обозначение	d	D	D1	B	B1	r	Масса, кг
Нормальная серия ширин 0, особолегкая серия диаметров 1.
86001/1,5	1,5	6	7,5	2,5	0,6	0,3	0,00042
860012	2	7	8,5	2,8	0,7	0,3	0,00064
86001/2,5	2,5	8	9,5	2,8	0,7	0,3	0,00083
860013	3	9	10,5	3	0,7	0,3	0,0010
860014	4	12	13,5	4	1	0,4	0,0023
860015	5	14	16	5	1	0,4	0,0039
860016	6	17	19	6	1,2	0,5	0,0080
860017	7	19	22	6	1,5	0,5	0,010
860018	8	22	25	7	1,5	0,5	0,015
860019	9	24	27	7	1,5	0,5	0,018
860100	10	26	28	8	2	0,5	0,020
Узкая серия ширин 0, легкая серия диаметров 2.
860023	3	10	11,5	4	1	0,3	0,002
860024	4	13	15	5	1	0,4	0,004
860025	5	16	18	5	1	0,5	0,006
860026	6	19	22	6	1,5	0,5	0,010
860027	7	22	25	7	1,5	0,5	0,012
860028	8	24	26	8	2	0,5	0,019
860029	9	26	28	8	2	1,0	0,020
860200	10	30	32,25	9	2,25	1,0	0,032
Узкая серия ширин 0, средняя серия диаметров 3.
860033	3	13	15	5	1	0,4	-
860034	4	16	18	5	1	0,5	0,005
860035	5	19	22	6	1,5	0,5	0,009
860036	6	22	25	7	1,5	0,5	0,014
860037	7	26	29	9	2	0,5	0,026
860038	8	28	30,25	9	2,25	0,5	0,029
860039	9	30	32,5	10	2,5	1,0	0,035
860300	10	35	37,75	11	2,75	1,0	0,053
Серия ширин 1, сверхлегкая серия диаметров 9.
1860092	2	6	7,5	2,3	0,6	0,3	0,0004
186009/2,5	2,5	7	8,5	2,5	0,7	0,3	0,0006
1860093	3	8	9,5	3	0,7	0,3	0,0008
1860094	4	11	12,5	4	1	0,3	0,0021
1860095	5	13	15	4	1	0,4	0,0026
1860096	6	15	17	5	1,2	0,4	0,0041
1860097	7	17	19	5	1,2	0,5	0,0051
1860098	8	19	22	6	1,5	0,5	0,0081
1860099	9	20	23	6	1,5	0,5	0,0083
1860900	10	22	25	6	1,5	0,5	0,0097
Серия ширин 2, серия диаметров 8.
2860083	3	7	8,1	2,5	0,7	0,2	0,00049
2860084	4	9	10,3	3,5	1	0,2	0,00079
2860085	5	11	12,5	4	1	0,3	-
2860086	6	13	15	5	1,1	0,3	0,0029
2860087	7	14	16	5	1,1	0,3	0,0032
2860088	8	16	18	5	1,1	0,4	0,0042
2860089	9	17	19	5	1,1	0,4	0,0061
2860800	10	19	21	6	1,3	0,5	-
Серия ширин 3, серия диаметров 8.
3860081	1	3	3,8	1,5	0,45	0,1	0,00006
386008/1,5	1,5	4	5	2	0,6	0,1	0,00009
3860082	2	5	6,1	2,3	0,6	0,15	0,00025
386008/2,5	2,5	6	7,1	2,6	0,8	0,15	0,00043
3860083	3	7	8,1	3	0,8	0,2	0,00053
3860084	4	9	10,3	4	1	0,2	0,0012
3860085	5	11	12,5	5	1	0,3	0,0020
3860086	6	13	15	6	1,1	0,3	-
3860087	7	14	16	6	1,1	0,3	-
3860088	8	16	18	6	1,3	0,4	-
3860089	9	17	19	6	1,3	0,4	-
3860800	10	19	21	7	1,5	0,5	-
Серия ширин 3, серия диаметров 9.
3860091	1	4	5	2,3	0,6	0,2	0,00014
386009/1,5	1,5	5	6,5	2,6	0,8	0,3	0,00034
3860092	2	6	7,5	3	0,8	0,3	0,00045
386009/2,5	2,5	7	8,5	3,5	0,9	0,3	0,00068
3860093	3	8	9,5	4	0,9	0,3	0,00095
3860094	4	11	12,5	4	1	0,3	-
3860095	5	13	15	6	1,2	0,4	-
3860096	6	15	17	7	1,5	0,4	-
3860097	7	17	19	7	1,5	0,5	-
3860098	8	19	22	9	1,8	0,5	-
3860099	9	20	23	9	1,8	0,5	-
3860900	10	22	25	10	2	0,5	-

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
