Подшипники роликовые радиальные с короткими цилиндрическими роликами с однобортовым наружным кольцом

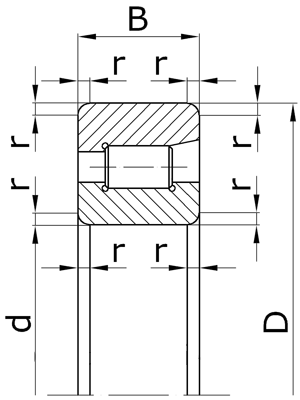

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 2.
12202	-	15	35	11	1,0	0,047
12203	-	17	40	12	1,0	0,067
12204	NF204	20	47	14	1,5	0,110
12205	NF205	25	52	15	1,5	0,130
12206	NF206	30	62	16	1,5	0,200
12207	NF207	35	72	17	2,0	0,290
12208	NF208	40	80	18	2,0	0,370
12209	NF209	45	85	19	2,0	0,430
12210	NF210	50	90	20	2,0	0,480
12211	NF211	55	100	21	2,5	0,640
12212	NF212	60	110	22	2,5	0,820
12213	NF213	65	120	23	2,5	1,050
12214	NF214	70	125	24	2,5	1,150
12215	NF215	75	130	25	2,5	1,250
12216	NF216	80	140	26	3,0	1,500
12217	NF217	85	150	28	3,0	1,900
12218	NF218	90	160	30	3,0	2,300
12220	NF220	100	180	34	3,5	3,400
12222	NF222	110	200	38	3,5	4,650
12224	NF224	120	215	40	3,5	5,650
12226	NF226	130	230	40	4,0	6,500
12228	NF228	140	250	42	4,0	8,250
12230	NF230	150	270	45	4,0	10,50
Серия ширин 0, серия диаметров 3.
12302	-	15	42	13	1,5	0,110
12304	NF304	20	52	15	2,0	0,150
12305	NF305	25	62	17	2,0	0,240
12306	NF306	30	72	19	2,0	0,360
12307	NF307	35	80	21	2,5	0,480
12308	NF308	40	90	23	2,5	0,660
12309	NF309	45	100	25	2,5	0,870
12310	NF310	50	110	27	3,0	1,150
12311	NF311	55	120	29	3,0	1,450
12312	NF312	60	130	31	3,5	1,850
12313	NF313	65	140	33	3,5	2,250
12314	NF314	70	150	35	3,5	2,750
12315	NF315	75	160	37	3,5	3,250
12316	NF316	80	170	39	3,5	3,900
12317	NF317	85	180	41	4,0	4,500
12318	NF318	90	190	43	4,0	5,400
12320	NF320	100	215	47	4,0	7,700
12322	NF322	110	240	50	4,0	10,50
12324	NF324	120	260	55	4,0	13,00
12326	NF326	130	280	58	5,0	16,50
12328	NF328	140	300	62	5,0	20,00
12330	NF330	150	320	65	5,0	27,00
Серия ширин 0, серия диаметров 6.
12605	-	25	62	24	2,0	0,340
12606	-	30	72	27	2,0	0,500
12607	-	35	80	31	2,5	0,700
12608	-	40	90	33	2,5	0,960
12609	-	45	100	36	2,5	1,250
12610	-	50	110	40	3,0	1,700
12611	-	55	120	43	3,0	2,100
12612	-	60	130	46	3,5	2,700
12613	-	65	140	48	3,5	3,250
12614	-	70	150	51	3,5	3,950
12615	-	75	160	55	3,5	4,850
12616	-	80	170	58	3,5	5,850
12617	-	85	180	60	4,0	6,600
12618	-	90	190	64	4,0	7,900
12620	-	100	215	73	4,0	12,00
12622	-	110	240	80	4,0	19,00
12624	-	120	260	86	4,0	24,00
12626	-	130	280	93	5,0	30,00
12628	-	140	300	102	5,0	37,50
12630	-	150	320	108	5,0	45,00
12632	-	160	340	114	5,0	53,50
12634	-	170	360	120	5,0	62,50
12636	-	180	380	126	5,0	73,00

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
