Подшипники роликовые радиальные сферические двухрядные с бортиками на внутреннем кольце с цилиндрическим отверстием внутреннего кольца

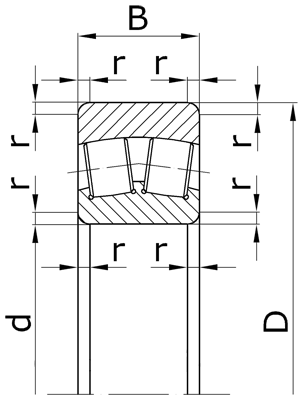

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение		Размеры, мм				Масса, кг
по ГОСТу	международное	d	D	B	r	Масса, кг
Серия ширин 0, серия диаметров 5.
3505	22205	25	52	18	1,5	0,18
3506	22206	30	62	20	1,5	0,29
3507	22207	35	72	23	2,0	0,43
3508	22208	40	80	23	2,0	0,58
3509	22209	45	85	23	2,0	0,60
3510	22210	50	90	23	2,0	0,65
3511	22211	55	100	25	2,5	0,88
3512	22212	60	110	28	2,5	1,20
3513	22213	65	120	31	2,5	1,59
3514	22214	70	125	31	2,5	1,67
3515	22215	75	130	31	2,5	1,76
3516	22216	80	140	33	3,0	2,20
3517	22217	85	150	36	3,0	2,80
3518	22218	90	160	40	3,0	3,55
3519	22219	95	170	43	3,5	4,31
3520	22220	100	180	46	3,5	5,20
3522	22222	110	200	53	3,5	7,50
3524	22224	120	215	58	3,5	9,30
3526	22226	130	230	64	4,0	11,7
3528	22228	140	250	68	4,0	15,0
3530	22230	150	270	73	4,0	18,5
3532	22232	160	290	80	4,0	23,4
3534	22234	170	310	86	5,0	29,0
3536	22236	180	320	86	5,0	30,5
3538	22238	190	340	92	5,0	37,4
3540	22240	200	360	98	5,0	45,0
3544	22244	220	400	108	5,0	63,0
3548	22248	240	440	120	5,0	85,0
3552	22252	260	480	130	6,0	110
3556	22256	280	500	130	6,0	114
3560	22260	300	540	140	6,0	145
3564	22264	320	580	150	6,0	177
3568	-	340	620	165	8,0	210
3572	-	360	650	170	8,0	256
3576	-	380	680	175	8,0	296
3580	-	400	720	185	8,0	338
Серия ширин 0, серия диаметров 6.
3608	22308	40	90	33	2,5	1,03
3609	22309	45	100	36	2,5	1,40
3610	22310	50	110	40	3,0	1,90
3611	22311	55	120	43	3,0	2,40
3612	22312	60	130	46	3,5	3,10
3613	22313	65	140	48	3,5	3,70
3614	22314	70	150	51	3,5	4,35
3615	22315	75	160	55	3,5	5,40
3616	22316	80	170	58	3,5	6,60
3617	22317	85	180	60	4,0	7,40
3618	22318	90	190	64	4,0	9,30
3619	22319	95	200	67	4,0	10,3
3620	22320	100	215	73	4,0	13,0
3622	22322	110	240	80	4,0	18,2
3624	22324	120	260	86	4,0	24,0
3626	22326	130	280	93	5,0	28,6
3628	22328	140	300	102	5,0	36,2
3630	22330	150	320	108	5,0	43,6
3632	22332	160	340	114	5,0	51,9
3634	22334	170	360	120	5,0	62,0
3636	22336	180	380	126	5,0	71,4
3638	22338	190	400	132	6,0	84,1
3640	22340	200	420	138	6,0	95,4
3644	22344	220	460	145	6,0	128
3648	22348	240	500	155	6,0	157
3652	22352	260	540	165	8,0	196
3656	22356	280	580	175	8,0	239
3664	-	320	670	200	10,0	288
3672	-	360	750	224	10,0	430
3680	22380	400	820	243	10,0	641
Серия ширин 3, серия диаметров 1.
3003117	-	85	130	34	2,0	2,00
3003118	-	90	140	37	2,5	2,20
3003120	-	100	150	37	2,5	2,35
3003122	23022	110	170	45	3,0	3,87
3003124	23024	120	180	46	3,0	4,50
3003126	23026	130	200	52	3,0	6,37
3003128	23028	140	210	53	3,0	6,87
3003130	23030	150	225	56	3,5	8,25
3003132	23032	160	240	60	3,5	10,3
3003134	23034	170	260	67	3,5	13,4
3003136	23036	180	280	74	3,5	17,6
3003138	23038	190	290	75	3,5	18,6
3003140	23040	200	310	82	3,5	24,1
3003144	23044	220	340	90	4,0	31,5
3003148	23048	240	360	92	4,0	35,5
3003152	23052	260	400	104	5,0	50,7
3003156	23056	280	420	106	5,0	54,5
3003160	23060	300	460	118	5,0	75,8
3003164	23064	320	480	121	5,0	81,2
3003168	23068	340	520	133	6,0	109
3003172	23072	360	540	134	6,0	115
3003176	23076	380	560	135	6,0	122
3003180	23080	400	600	148	6,0	155
3003184	23084	420	620	150	6,0	164
3003188	-	440	650	157	8,0	188
3003192	-	460	680	163	8,0	216
3003196	-	480	700	165	8,0	230
30031/500	-	500	720	167	8,0	235
30031/530	-	530	780	185	8,0	303
30031/560	-	560	820	195	8,0	383
30031/600	-	600	870	200	8,0	403
30031/630	-	630	920	212	10,0	495
30031/670	-	670	980	230	10,0	618
30031/710	-	710	1030	236	7,5	665
30031/750	-	750	1090	250	7,5	790
30031/800	-	800	1150	258	7,5	900
30031/850	-	850	1220	272	7,5	1070
30031/900	-	900	1280	280	7,5	1180
30031/950	-	950	1360	300	7,5	1440
30031/1000	-	1000	1420	308	7,5	1590
30031/1060	-	1060	1500	325	9,5	1870
30031/1120	-	1120	1580	345	9,5	2190
Серия ширин 3, серия диаметров 2.
3003218	23218	90	160	52,4	3,0	4,7
3003220	23220	100	180	60,3	3,5	6,9
3003222	23222	110	200	69,8	3,5	9,9
3003224	23224	120	215	76	3,5	12,3
3003226	23226	130	230	80	4,0	14,6
3003228	23228	140	250	88	4,0	19,2
3003230	23230	150	270	96	4,0	24,5
3003232	23232	160	290	104	4,0	31,0
3003234	23234	170	310	110	5,0	37,7
3003236	23236	180	320	112	5,0	39,8
3003238	23238	190	340	120	5,0	48,5
3003240	23240	200	360	128	5,0	58,4
3003244	23244	220	400	144	5,0	82,0
3003248	23248	240	440	160	5,0	111
3003252	23252	260	480	174	6,0	144
3003256	23256	280	500	176	6,0	154
3003260	23260	300	540	192	6,0	198
3003264	23264	320	580	208	6,0	249
3003268	-	340	620	224	8,0	310
3003272	-	360	650	232	8,0	344
3003276	-	380	680	240	8,0	390
3003280	-	400	720	256	8,0	464
3003284	-	420	760	272	10,0	550
3003288	-	440	790	280	10,0	610
3003292	-	460	830	296	10,0	715
3003296	-	480	870	310	10,0	830
30032/500	-	500	920	336	10,0	1020
30032/530	-	530	980	355	12,0	1230
Серия ширин 3, серия диаметров 7.
3003720	23120	100	165	52	3,0	5,83
3003722	23122	110	180	56	3,0	5,83
3003724	23124	120	200	62	3,0	8,33
3003726	23126	130	210	64	3,0	9,10
3003728	23128	140	225	68	3,0	10,8
3003730	23130	150	250	80	3,5	16,4
3003732	23132	160	270	86	3,5	20,8
3003734	23134	170	280	88	3,5	22,4
3003736	23136	180	300	96	4,0	28,4
3003738	23138	190	320	104	4,0	35,5
3003740	23140	200	340	112	4,0	43,7
3003744	23144	220	370	120	5,0	54,8
3003748	23148	240	400	128	5,0	67,6
3003752	23152	260	440	144	5,0	93,6
3003756	23156	280	460	146	6,0	100
3003760	23160	300	500	160	6,0	132
3003764	23164	320	540	176	6,0	171
3003768	23168	340	580	190	6,0	216
3003772	23172	360	600	192	6,0	228
3003776	-	380	620	194	6,0	240
3003780	-	400	650	200	8,0	273
3003784	-	420	700	224	8,0	363
3003788	-	440	720	226	8,0	378
3003792	-	460	760	240	8,0	450
3003796	-	480	790	248	10,0	503
30037/500	-	500	830	264	10,0	595
30037/530	-	530	870	272	10,0	665
30037/560	-	560	920	280	10,0	703
30037/600	-	600	980	300	10,0	921
30037/630	-	630	1030	315	10,0	1050
30037/670	-	670	1090	336	7,5	1250
30037/710	-	710	1150	345	9,5	1420
30037/750	-	750	1220	365	9,5	1690
30037/800	-	800	1280	375	9,5	1870
30037/850	-	850	1360	400	12,0	2250
30037/900	-	900	1420	412	12,0	2480
Серия ширин 4, серия диаметров 1.
4003124	-	120	180	60	3,0	5,40
4003126	-	130	200	69	3,0	7,95
4003128	-	140	210	69	3,0	8,45
4003130	-	150	225	75	3,5	10,5
4003132	-	160	240	80	3,5	13,0
4003134	-	170	260	90	3,5	17,5
4003136	-	180	280	100	3,5	23,0
4003138	-	190	290	100	3,5	24,0
4003140	-	200	310	109	3,5	30,5
4003144	-	220	340	118	4,0	39,5
4003148	-	240	360	118	4,0	42,5
4003152	-	260	400	140	5,0	64,5
4003156	-	280	420	140	5,0	68,5
4003160	-	300	460	160	5,0	97,0
4003164	-	320	480	160	5,0	100
4003168	-	340	520	180	6,0	140
4003172	-	360	540	180	6,0	145
4003176	-	380	560	180	6,0	150
4003180	-	400	600	200	2,1	195
4003184	-	420	620	200	2,1	202
4003188	-	440	650	212	2,1	236
4003192	-	460	680	218	3,0	266
4003196	-	480	700	218	3,0	276
40031/500	-	500	720	218	3,0	285
40031/530	-	530	780	250	3,0	395
40031/1000	-	1000	1420	412	6,0	2050
40031/1060	-	1060	1500	438	6,0	2400
40031/1120	-	1120	1580	462	6,0	2800
40031/1180	-	1180	1660	475	6,0	3150
40031/1250	-	1250	1750	500	6,0	3650
40031/1320	-	1320	1850	530	6,0	4350
40031/1400	-	1400	1950	545	7,5	4900
Серия ширин 4, серия диаметров 7.
4003722	-	110	180	69	3,0	6,85
4003724	-	120	200	80	3,0	10,0
4003726	-	130	210	80	3,0	11,0
4003728	-	140	225	85	3,5	13,0
4003730	-	150	250	100	3,5	19,5
4003732	-	160	270	109	3,5	25,0
4003734	-	170	280	109	3,5	26,5
4003736	-	180	300	118	4,0	33,5
4003738	-	190	320	128	4,0	42,0
4003740	-	200	340	140	4,0	52,0
4003744	-	220	370	150	5,0	65,0
4003748	-	240	400	160	5,0	80,5
4003752	-	250	440	180	5,0	110
4003750	-	280	460	180	6,0	120
4003760	-	300	500	200	6,0	155
4003764	-	320	540	218	5,0	200
4003768	-	340	580	243	5,0	260
4003772	-	360	600	243	5,0	270
4003776	-	380	620	243	5,0	285
4003780	-	400	650	250	6,0	330
4003784	-	420	700	280	6,0	435
4003788	-	440	720	280	6,0	450
4003792	-	460	760	300	7,5	540
4003796	-	480	790	308	7,5	600
40037/500	-	500	830	325	7,5	705

Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
