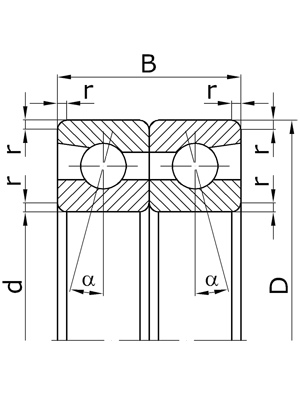

d - номинальный диаметр отверстия внутреннего кольца; D - номинальный диаметр наружный цилиндрической поверхности наружного кольца; B - номинальная ширина подшипника; r - номинальная координата монтажной фаски; α - угол контакта. |
Обозначение | Размеры, мм | Масса, кг | ||||
по ГОСТу | международное | d | D | B | r | |
Серия ширин 0, серия диаметров 1. | ||||||
436100 | - | 10 | 26 | 16 | 0,5 | 0,040 |
436101 | - | 12 | 28 | 16 | 0,5 | 0,050 |
436102 | - | 15 | 32 | 18 | 0,5 | 0,060 |
436103 | - | 17 | 35 | 20 | 0,5 | 0,080 |
436104 | - | 20 | 42 | 24 | 1,0 | 0,140 |
436105 | - | 25 | 47 | 24 | 1,0 | 0,160 |
436106 | - | 30 | 55 | 26 | 1,5 | 0,240 |
436107 | - | 35 | 62 | 28 | 1,5 | 0,320 |
Серия ширин 0, серия диаметров 2. | ||||||
436201 | - | 12 | 32 | 20 | 1,0 | 0,080 |
436202 | - | 15 | 35 | 22 | 1,0 | 0,100 |
436203 | - | 17 | 40 | 24 | 1,0 | 0,140 |
436204 | - | 20 | 47 | 28 | 1,5 | 0,220 |
436205 | - | 25 | 52 | 30 | 1,5 | 0,270 |
436206 | - | 30 | 62 | 32 | 1,5 | 0,400 |
436207 | - | 35 | 72 | 34 | 2,0 | 0,560 |
436208 | - | 40 | 80 | 36 | 2,0 | 0,740 |
436209 | - | 45 | 85 | 38 | 2,0 | 0,850 |
436210 | - | 50 | 90 | 40 | 2,0 | 0,960 |
436211 | - | 55 | 100 | 42 | 2,5 | 1,260 |
436212 | - | 60 | 110 | 44 | 2,5 | 1,600 |
436213 | - | 65 | 120 | 46 | 2,5 | 2,000 |
436214 | - | 70 | 125 | 48 | 2,5 | 2,200 |
436215 | - | 75 | 130 | 50 | 2,5 | 2,950 |
436216 | - | 80 | 140 | 52 | 3,0 | 3,680 |
436217 | - | 85 | 150 | 56 | 3,0 | 4,420 |
436218 | - | 90 | 160 | 60 | 3,0 | 4,520 |
436219 | - | 95 | 170 | 64 | 3,5 | 5,260 |
436220 | - | 100 | 180 | 68 | 3,5 | 6,640 |
Масса подшипников рассчитана для плотности стали 7,85 кг/дм3.
