Подшипники роликовые радиальные с короткими цилиндрическими роликами без бортов на внутреннем кольце

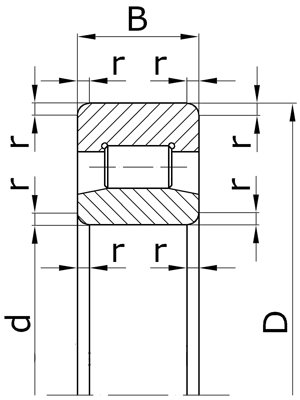

d - номинальный диаметр отверстия внутреннего кольца;

D - номинальный диаметр наружный цилиндрической поверхности наружного кольца;

B - номинальная ширина подшипника;

r - номинальная координата монтажной фаски.

Основные размеры подшипников
Обозначение Размеры, мм Масса, кг
по ГОСТу международное d D B r
Серия ширин 0, серия диаметров 1.
32104 - 20 42 12 1,0 0,080
32105 NU1005 25 47 12 1,0 0,084
32106 NU1006 30 55 13 1,5 0,120
32107 NU1007 35 62 14 1,5 0,180
32108 NU1008 40 68 15 1,5 0,220
32109 NU1009 45 75 16 1,5 0,290
32110 NU1010 50 80 16 1,5 0,310
32111 NU1011 55 90 18 2,0 0,450
32112 NU1012 60 95 18 2,0 0,480
32113 NU1013 65 100 18 2,0 0,510
32114 NU1014 70 110 20 2,0 0,700
32115 NU1015 75 115 20 2,0 0,740
32116 NU1016 80 125 22 2,0 0,990
32117 NU1017 85 130 22 2,0 1,050
32118 NU1018 90 140 24 2,5 1,350
32119 NU1019 95 145 24 2,5 1,400
32120 NU1020 100 150 24 2,5 1,450
32121 NU1021 105 160 26 3,0 1,850
32122 NU1022 110 170 28 3,0 2,300
32124 NU1024 120 180 28 3,0 2,450
32126 NU1026 130 200 33 3,0 3,750
32128 NU1028 140 210 33 3,0 4,000
32130 NU1030 150 225 35 3,5 4,850
32132 NU1032 160 240 38 3,5 5,950
32134 NU1034 170 260 42 3,5 7,900
32136 NU1036 180 280 46 3,5 10,50
32138 NU1038 190 290 46 3,5 10,90
32140 NU1040 200 310 51 3,5 14,00
32144 NU1044 220 340 56 4,0 18,50
32148 NU1048 240 360 56 4,0 20,00
32152 NU1052 260 400 65 5,0 29,00
32156 NU1056 280 420 65 5,0 32,50
32160 NU1060 300 460 74 5,0 44,00
32164 NU1064 320 480 74 5,0 48,50
32168 NU1068 340 520 82 6,0 65,00
32172 - 360 540 82 6,0 67,50
32176 - 380 560 82 6,0 71,00
32180 - 400 600 90 6,0 92,50
32184 - 420 620 90 6,0 96,00
32188 - 440 650 94 8,0 110,0
32192 - 460 680 100 8,0 125,0
32196 - 480 700 100 8,0 132,0
321/500 - 500 720 100 8,0 137,0
321/530 - 530 780 112 8,0 188,0

Серия ширин 0, серия диаметров 2.
32202 NU202 15 35 11 1,0 0,047
32203 NU203 17 40 12 1,0 0,067
32204 NU204 20 47 14 1,5 0,110
32205 NU205 25 52 15 1,5 0,130
32206 NU206 30 62 16 1,5 0,200
32207 NU207 35 72 17 2,0 0,290
32208 NU208 40 80 18 2,0 0,370
32209 NU209 45 85 19 2,0 0,430
32210 NU210 50 90 20 2,0 0,480
32211 NU211 55 100 21 2,5 0,640
32212 NU212 60 110 22 2,5 0,820
32213 NU213 65 120 23 2,5 1,050
32214 NU214 70 125 24 2,5 1,150
32215 NU215 75 130 25 2,5 1,250
32216 NU216 80 140 26 3,0 1,500
32217 NU217 85 150 28 3,0 1,900
32218 NU218 90 160 30 3,0 2,300
32219 NU219 95 170 32 3,5 2,800
32220 NU220 100 180 34 3,5 3,400
32221 NU221 105 190 36 3,5 4,000
32222 NU222 110 200 38 3,5 4,650
32224 NU224 120 215 40 3,5 5,650
32226 NU226 130 230 40 4,0 6,500
32228 NU228 140 250 42 4,0 8,250
32230 NU230 150 270 45 4,0 10,50
32232 NU232 160 290 48 4,0 15,00
32234 NU234 170 310 52 5,0 18,50
32236 NU236 180 320 52 5,0 19,50
32238 NU238 190 340 55 5,0 23,50
32240 NU240 200 360 58 5,0 27,50
32244 NU244 220 400 65 5,0 38,50
32248 NU248 240 440 72 5,0 52,00
32252 NU252 260 480 80 6,0 68,60
32256 - 280 500 80 6,0 71,80
32260 - 300 540 85 6,0 89,70
32264 - 320 580 92 6,0 113,0
Серия ширин 0, серия диаметров 3.
32302 - 15 42 13 1,5 0,110
32303 NU303 17 47 14 1,5 0,120
32304 NU304 20 52 15 2,0 0,150
32305 NU305 25 62 17 2,0 0,240
32306 NU306 30 72 19 2,0 0,360
32307 NU307 35 80 21 2,5 0,480
32308 NU308 40 90 23 2,5 0,660
32309 NU309 45 100 25 2,5 0,870
32310 NU310 50 110 27 3,0 1,150
32311 NU311 55 120 29 3,0 1,450
32312 NU312 60 130 31 3,5 1,850
32313 NU313 65 140 33 3,5 2,250
32314 NU314 70 150 35 3,5 2,750
32315 NU315 75 160 37 3,5 3,250
32316 NU316 80 170 39 3,5 3,900
32317 NU317 85 180 41 4,0 4,500
32318 NU318 90 190 43 4,0 5,400
32319 NU319 95 200 45 4,0 6,200
32320 NU320 100 215 47 4,0 7,700
32321 NU321 105 225 49 4,0 8,750
32322 NU322 110 240 50 4,0 10,50
32324 NU324 120 260 55 4,0 13,00
32326 NU326 130 280 58 5,0 16,50
32328 NU328 140 300 62 5,0 20,00
32330 NU330 150 320 65 5,0 27,00
32332 NU332 160 340 68 5,0 32,00
32334 NU334 170 360 72 5,0 38,50
32336 NU336 180 380 75 5,0 42,50
32338 NU338 190 400 78 5,0 50,00
32340 NU340 200 420 80 6,0 56,00
32344 - 220 460 88 6,0 72,50
32348 - 240 500 95 6,0 94,70
32352 - 260 540 102 8,0 117,0
32356 - 280 580 108 8,0 141,0
32360 - 300 620 109 10,0 165,0
Серия ширин 0, серия диаметров 4.
32406 NU406 30 90 23 2,5 0,750
32407 NU407 35 100 25 2,5 1,000
32408 NU408 40 110 27 3,0 1,300
32409 NU409 45 120 29 3,0 1,650
32410 NU410 50 130 31 3,5 2,000
32411 NU411 55 140 33 3,5 2,500
32412 NU412 60 150 35 3,5 3,000
32413 NU413 65 160 37 3,5 3,600
32414 NU414 70 180 42 4,0 5,250
32415 NU415 75 190 45 4,0 6,250
32416 NU416 80 200 48 4,0 7,300
32417 NU417 85 210 52 5,0 8,700
32418 NU418 90 225 54 5,0 10,50
32419 - 95 240 55 5,0 13,50
32420 NU420 100 250 58 5,0 14,00
32421 NU421 105 260 60 5,0 19,00
32422 - 110 280 65 5,0 20,00
32424 - 120 310 72 6,0 28,00
32426 - 130 340 78 6,0 36,10
32428 - 140 360 82 6,0 46,80
32430 - 150 380 85 6,0 53,30
32432 - 160 400 88 6,0 60,80
32434 - 170 420 92 6,0 69,70
32436 - 180 440 95 8,0 79,00
32438 - 190 460 98 8,0 87,90
32440 - 200 480 102 8,0 98,80
32444 - 220 540 115 8,0 143,0
32448 - 240 580 122 8,0 174,0
Серия ширин 0, серия диаметров 5.
32503 NU2203 17 40 16 1,0 0,089
32504 NU2204 20 47 18 1,5 0,140
32505 NU2205 25 52 18 1,5 0,160
32506 NU2206 30 62 20 1,5 0,260
32507 NU2207 35 72 23 2,0 0,400
32508 NU2208 40 80 23 2,0 0,490
32509 NU2209 45 85 23 2,0 0,540
32510 NU2210 50 90 23 2,0 0,580
32511 NU2211 55 100 25 2,5 0,780
32512 NU2212 60 110 28 2,5 1,050
32513 NU2213 65 120 31 2,5 1,450
32514 NU2214 70 125 31 2,5 1,500
32515 NU2215 75 130 31 2,5 1,550
32516 NU2216 80 140 33 3,0 1,950
32517 NU2217 85 150 36 3,0 2,500
32518 NU2218 90 160 40 3,0 3,100
32519 NU2219 95 170 43 3,5 3,850
32520 NU2220 100 180 46 3,5 4,650
32522 NU2222 110 200 53 3,5 6,960
32524 NU2224 120 215 58 3,5 8,550
32526 NU2226 130 230 64 4,0 10,50
32528 NU2228 140 250 68 4,0 13,50
32530 NU2230 150 270 73 4,0 17,00
32532 NU2232 160 290 80 4,0 24,00
32534 NU2234 170 310 86 5,0 30,00
32536 NU2236 180 320 86 5,0 31,50
32538 NU2238 190 340 92 5,0 39,00
32540 NU2240 200 360 98 5,0 47,50
32544 - 220 400 108 5,0 61,50
32548 - 240 440 120 5,0 84,00
32552 - 260 480 130 6,0 110,0
32556 - 280 500 130 6,0 115,0
32560 - 300 540 140 6,0 145,0
32564 - 320 580 150 6,0 180,0
32568 - 340 620 165 8,0 225,0
32572 - 360 650 170 8,0 260,0
32576 - 380 680 175 8,0 285,0
Серия ширин 0, серия диаметров 6.
32604 NU2304 20 52 21 2,0 0,210
32605 NU2305 25 62 24 2,0 0,340
32606 NU2306 30 72 27 2,0 0,500
32607 NU2307 35 80 31 2,5 0,700
32608 NU2308 40 90 33 2,5 0,960
32609 NU2309 45 100 36 2,5 1,250
32610 NU2310 50 110 40 3,0 1,700
32611 NU2311 55 120 43 3,0 2,100
32612 NU2312 60 130 46 3,5 2,700
32613 NU2313 65 140 48 3,5 3,250
32614 NU2314 70 150 51 3,5 3,950
32615 NU2315 75 160 55 3,5 4,850
32616 NU2316 80 170 58 3,5 5,850
32617 NU2317 85 180 60 4,0 6,600
32618 NU2318 90 190 64 4,0 7,900
32619 NU2319 95 200 67 4,0 10,40
32620 NU2320 100 215 73 4,0 12,00
32622 NU2322 110 240 80 4,0 19,00
32624 NU2324 120 260 86 4,0 24,00
32626 NU2326 130 280 93 5,0 30,00
32628 NU2328 140 300 102 5,0 37,50
32630 NU2330 150 320 108 5,0 45,00
32632 NU2332 160 340 114 5,0 53,50
32634 - 170 360 120 5,0 62,50
32636 - 180 380 126 5,0 73,00
32638 - 190 400 132 6,0 85,00
32640 - 200 420 138 6,0 97,00
32644 - 220 460 145 6,0 125,0
32648 - 240 500 155 6,0 155,0
32652 - 260 540 165 8,0 190,0
32656 - 280 580 175 8,0 235,0
32660 - 300 620 185 10,0 279,0
Серия ширин 0, серия диаметров 7.
32722 - 110 215 73 4,0 -
32724 - 120 220 70 4,0 -
32726 - 130 250 80 4,0 -
32728 - 140 260 80 4,0 -
32732 - 160 320 108 5,0 -
32736 - 180 340 92 5,0 -
Серия ширин 0, серия диаметров 8.
32822 - 110 215 76 4,0 -
32824 - 120 240 80 4,0 -
32826 - 130 260 86 4,0 -
32832 - 160 300 84 4,0 -
Серия ширин 0, серия диаметров 9.
32926 - 130 240 80 4,0 -
Серия ширин 1, серия диаметров 9.
1032907 - 35 55 10 1,0 -
1032908 - 40 62 12 1,0 -
1032909 - 45 68 12 1,0 -
1032910 - 50 72 12 1,0 -
1032911 - 55 80 13 1,5 -
1032912 - 60 85 13 1,5 0,250
1032913 - 65 90 13 1,5 -
1032914 - 70 100 16 1,5 -
1032915 - 75 105 16 1,5 -
1032916 - 80 110 16 1,5 0,470
1032917 - 85 120 18 2,0 0,600
1032918 - 90 125 18 2,0 -
1032920 - 100 140 20 2,0 0,880
1032922 - 110 150 20 2,0 -
1032924 - 120 165 22 2,0 1,260
1032926 - 130 180 24 2,5 2,050
1032928 - 140 190 24 2,5 2,460
1032930 - 150 210 28 3,0 2,800
1032932 - 160 220 28 3,0 3,340
1032934 - 170 230 28 3,0 -
1032936 - 180 250 33 3,0 -
1032938 - 190 260 33 3,0 -
1032940 - 200 280 38 3,5 -
1032944 - 220 300 38 3,5 -
1032948 - 240 320 38 3,5 8,370
1032952 - 260 360 46 3,5 14,50
1032956 - 280 380 46 3,5 16,00
Серия ширин 3, серия диаметров 2.
3032226 - 130 230 80 4,0 -
3032232 - 160 290 104 4,0 -

Масса подшипников рассчитана с сепаратором, штампованным из стального листа при плотности стали 7,85 кг/дм3.
